SKU 9306

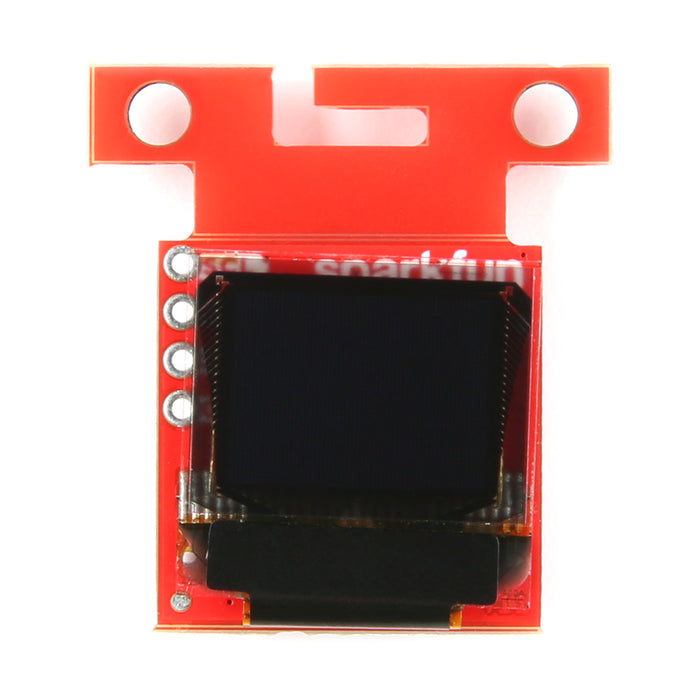

Qwiic - 小型OLEDモジュール V1.1

送料区分: 200

商品コード: SFE-LCD-22495

発売日: 2023-10-19

在庫数: 2

短いURL: ssci.to/9306

¥3,496
¥3,496 - ¥3,496
Current price ¥3,496

Qwiicシステムに対応した小型のOLEDディスプレイで、Qwiic - 小型OLEDモジュールの後継品です。本バージョンでは、標準的な1 x 1インチQwiicサイズの基板にある取り付け穴に合わせて、二つの穴の位置が変更されています。全体的な機能は旧バージョンと同じです。


横64 x 縦48ピクセル、0.66インチ、モノクロ青表示・黒背景のOLEDスクリーンは、小型ですがとても鮮明で大きな画像を表示することができます。Qwiicシステムならではの扱いの容易さを持ち、プロジェクトに画像表示を追加したり、シリアル出力に頼らずにエラー情報を表示したりするのに便利です。

ボード裏面のジャンパで、プルアップ抵抗とI2Cアドレスの変更が可能です。

姉妹品として、Qwiic対応のMicro OLED Breakoutもあります。

Qwiicシステムとは

Qwiicシステムには、I2Cのセンサ、アクチュエーター、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。

仕様

  • 動作電圧:3.3 V
  • 動作電流:10 mA (最大20 mA)
  • スクリーンサイズ:横64 x 縦48ピクセル(0.66インチディスプレイ)
  • モノクロ(青表示・黒背景)
  • インターフェース:I2C
  • 2 x Qwiicコネクタ
  • I2Cプルアップ抵抗内蔵
  • 選択可能I2Cアドレス:0x3D(デフォルト)、0x3C(代替)
  • 製品寸法:約2.74 x 2.97 cm

資料


製造元希望小売価格:18.50ドル(税別)
製造元の販売ページ:https://www.sparkfun.com/products/…
