SKU 9302

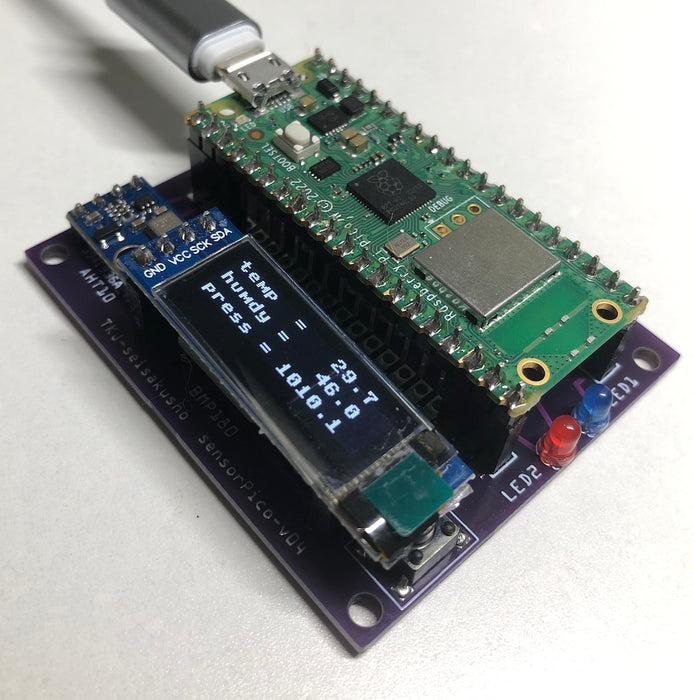

Raspberry Pi Pico Wを使った環境測定基板(気温、湿度、気圧など)(完成品)

送料区分: 650

商品コード: TKJ-005

発売日: 2023-10-17

在庫数: 5

短いURL: ssci.to/9302

¥3,480
¥3,480 - ¥3,480
Current price ¥3,480

キットを御希望の場合はRaspberry Pi PicoWを使った環境測定基板(気温、湿度、気圧など)(キット)もございます。


気温、湿度、気圧、明暗度を測定し、表示することが出来る基板です(sensorPico)。Web上のデータ表示サービスambientへデータを送信し、お好みのダッシュボード表示が可能です。ambientでの表示は無料アカウント内で十分な表示が可能です。また、基板上にLED2個とタクトスイッチ1個がありますので、色々なカスタマイズも可能となっています。標準では、WBGTの表示としています。
Raspberry Pi Pico Wはご自身でご用意ください。
Raspberry Pi Pico Wはピンヘッダーを実装したRaspberry Pi Pico WHを当社にて購入いただくか、お手持ちのRaspberry Pi Pico Wの半田付けを希望される方はTKJ製作所さんECサイトで依頼することも出来ます。

また本商品の部品一式(キット)も扱っております。表面実装部品は取付済で、半田付けのできる方なら組み立て可能です。併せて御検討下さい。

特徴

  • 気温、湿度、気圧、明暗度を測定し、表示
  • Web上のデータ表示サービスambientへのデータを送信を基本としており
     表示はパソコン、スマホのブラウザで確認します。
  • OLED表示器で気温、湿度、気圧表示
  • プログラムはmicroPythonで記述しており、全てのソースを公開いたしますので、中身を見て動作の仕組みなどを身につけることができます。
  • 消費電力の少ないRaspberry Pi Pico Wを使用しますので、消費電力(5V、50mA程度)も気にならず、24時間365日の測定が可能。
    • Raspberry Pi PicoWの消費電力は50mA程度です。モバイルバッテリーでも稼働が可能です。
    • ただ、モバイルバッテリーには一定時間の低負荷給電で出力を切ってしまうエコ機能のあるものがあります。その場合はバッテリーエコキャンセル基板を使用すると連続使用が可能となります。
  • お好みに応じて1分周期、5分周期、10分周期などと測定周期を変更して使用してください。

ambient参考画面

仕様

  • OLED表示器:32 x 128ドット(単色)
  • センサー
    • AHT10
      デジタル温度および湿度センサー
    • BMP280
      気圧センサー
    • CdSセンサー
      明るさセンサー
  • その他
    • 1 x タクトスイッチ
    • 2 x LED
  • 対応機種:Raspberry Pi Pico W(Wi-Fi環境が必要です)

部品調達の関係で、部品の色、形状、バージョン、回路が変わる場合があります。

内容物

  • 1 x "Raspberry Pi Pico Wを使った環境測定基板(気温、湿度、気圧など)(完成品)"
  • 1 x OLED表示器 32 x 128ドット(単色)
  • 1 x 説明書等資料掲載URL等を記載したメモ
    ※Raspberry Pi Pico Wは付属しません。

資料

TKJ製作所さんの他商品について

TKJ製作所さんの商品は他にも扱っております。下記リンクをご覧ください。


こちらの商品は、TKJ製作所さんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: TKJ-005
