SKU 9297

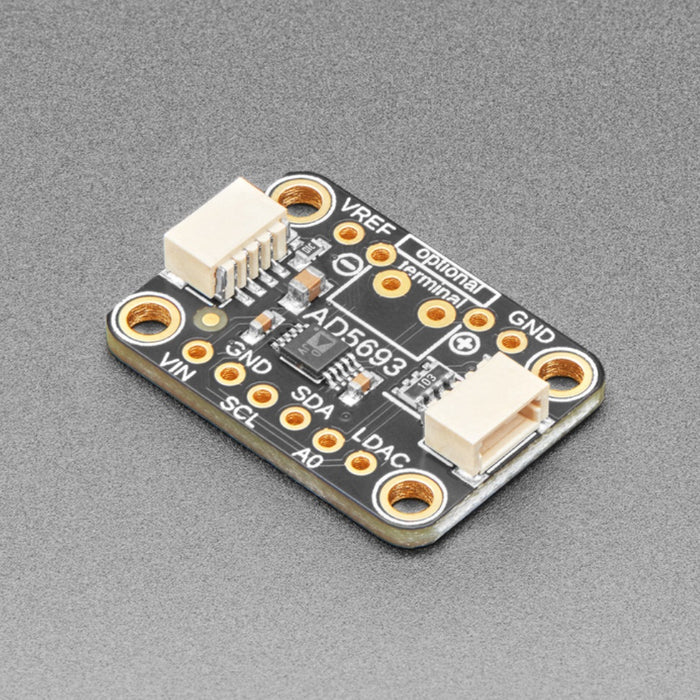

STEMMA QT/Qwiic互換 AD5693R搭載I2C接続16bit DAC基板

送料区分: 200

商品コード: ADA-5811

発売日: 2023-10-16

在庫数: 5

短いURL: ssci.to/9297

¥2,233
¥2,233 - ¥2,233
Current price ¥2,233

使い易いI2C接続、±2 LSBのINL(積分非直線性誤差)、16 bit分解能、低ドリフト基準電圧源内蔵、アナログデバイセズのD/AコンバータAD5693Rのブレークアウト基板です。12 bit分解能では足りないアプリケーションに有用です。I2CのHigh-speed modeに対応しており、High-speed mode対応マイコンに接続した場合はアナログ電圧出力を最高200 KHzで更新できます。またパワーオンリセット回路を内蔵しています。

特徴

  • アナログデバイセズ AD5693R搭載
    • 分解能:16 bit
    • 出力振幅:2.5 Vまたは5 V
      • 3.3 V駆動時は2.5 Vのみ
    • I2Cバス接続:I2C通信速度最大3.4 MbpsのHigh-speed modeに対応
      • I2C High-speed mode時、アナログ電圧出力を最高200 KHzで更新可能
    • パワーオンリセット回路内蔵
  • 同一I2Cバスに本商品を最大2個接続可能
    • 端子部に引き出されたA0ピンを外部で設定可能
      • 基板裏面のハンダパッドによる設定も可能
  • STEMMA QTコネクタによる簡単接続
  • 電源電圧:3.3 Vまたは5 V

仕様

  • D/Aコンバータ:アナログデバイセズ AD5693R
    • 分解能:16 bit
    • INL: 最大±2 LSB
    • 基準電圧源:2.5 V基準電圧源
      • 温度ドリフト:±2 ppm/℃(typ)
    • 出力振幅:2.5 Vまたは5 V
      • 3.3 V駆動時は2.5 Vのみ
    • 総合未調整誤差:フルスケールレンジの最大±0.06 %
    • オフセット誤差:最大±1.5 mV
    • グリッチ: 0.1 nV-sec.
    • 高い駆動能力:20 mA
    • 接続バス:I2C
      • I2C通信速度:最大400 kHz/最大3.4 Mbps
      • I2Cアドレス:0x4C(既定値)/0x4E
    • その他:パワーオンリセット回路内蔵
  • アナログ電圧出力端子:2P端子台またはピンヘッダ
  • 動作温度範囲:-40~105°C
  • 電源電圧:3.3 Vまたは5 V
  • 基板寸法:25.2 x 17.6 mm

内容物

  • 1 x STEMMA QT互換 AD5693R搭載 I2C接続16BitDAC基板
  • 1 x ピンヘッダ

資料


製造元希望小売価格:10.95ドル(税別)
製造元の販売ページ:https://www.adafruit.com/...
