SKU 9278

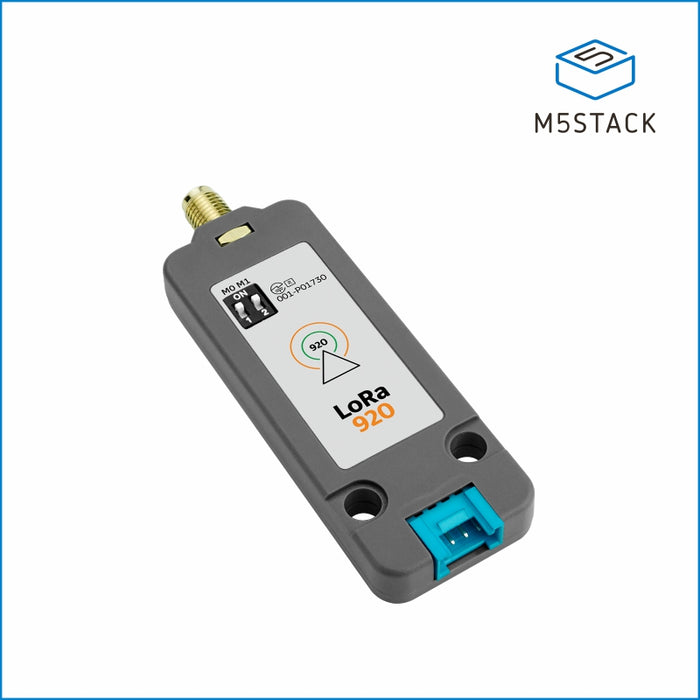

M5Stack用LoRaユニット JPバージョン アンテナ付(E220-900T22S)

送料区分: 200

商品コード: M5STACK-U170

発売日: 2023-10-13

在庫数: 50

短いURL: ssci.to/9278

¥5,500
¥5,500 - ¥5,500
Current price ¥5,500

920 MHz帯の広い周波数範囲に対応したLoRa通信モジュールです。工事設計認証(いわゆる技適)を取得済み。アンテナとセットで認証を取得しているため、他のアンテナは接続しないでください(認証が無効となります)。

搭載しているLoRa通信モジュールE220-900T22Sは、従来品(日本未発売)に搭載していたSX1276と比較して伝送距離が長く、速度が速く、消費電力が低くなっています。

無線ウェイクアップ、キャリアモニタリング、通信暗号キーなどの機能を搭載。DIPスイッチを使用して四つの異なる動作モードを切り替えてデータ送受信機能を設定できるため、さまざまな通信ニーズに対応できます。ホームセキュリティ、ビルオートメーション、スマートホーム、自動車産業などに応用可能です。

注意
電源電圧が5.5 Vを超えないようにしてください。モジュールが破損する恐れがあります。

特徴

  • 豊富な通信機能:Wake on Radio(WOR:無線ウェイクアップ)、キャリアモニタリング、通信暗号キーなどの機能を搭載
  • DIPスイッチ:スイッチを切り替えることで作業モードを設定し、データ送受信機能を設定可能
  • 通信周波数帯:920 MHz帯(920.6〜928.0 MHz)に対応
  • 高性能な通信:E220-900T22Sを搭載し、伝送距離が長く、速度が速く、低消費電力を実現
  • シリアル通信:IoTアプリケーションに高い柔軟性と信頼性を提供するシリアル通信に対応

仕様

  • 搭載LoRaモジュール:E220-900T22S(JP)@Telec(001-P01730)
  • 対応バンド:920 MHz(920.6〜928.0 MHz)
  • 最大送信電力:13 dBm(約20 mW)
  • 受信感度:-124 dBm
  • 通信距離:最大5 km
  • データ伝送速度:1.7〜62.5 kbps
  • 動作電圧:3.3 ~5.5 V
  • 通信モード:シリアルポート通信
  • DIPスイッチによるシリアルポートの送受信設定
    • M1 ON/M0 ON:ノーマルモード
    • M1 ON/M0 OFF:WOR送信モード
    • M1 OFF/M0 ON:WOR受信モード
    • M1 OFF/M0 OFF:設定/ディープスリープモード
  • 製品寸法:71.4 x 24 x 8 mm
  • 製品重量:19.5 g

内容物

  • 1 x M5Stack用LoRaユニット JPバージョン アンテナ付(E220-900T22S)
  • 1 x Groveケーブル(20 cm)
  • 1 x LoRa用アンテナ(約9 cm)

資料


製造元希望小売価格:33.00ドル(税別)
製造元の販売ページ:https://shop.m5stack.com/products/...

商品コード: M5STACK-U170
