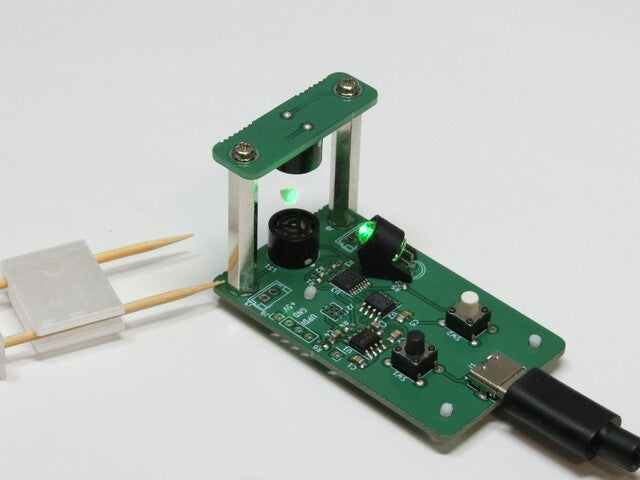

超音波浮揚実験装置

超音波を使って小さく軽い物体を空中に浮かせる装置です。
上下のスピーカーの間、高さおよそ16 mmの空間内で、浮かせた物体を上下に動かすことができます。

特徴

• 浮かべた物体を上下に動かすことができます。
• AVRマイコンのATtiny202で超音波波形を生成し、上下のスピーカーから出る音の位相差を変化させる制御を行います。
• サンプルプログラム書き込み済み。２つのボタンで上下への移動を操作できます。また、自動で上下の往復を続けることもできます。
• 物体を照らすLEDを搭載しています。電源表示LEDを兼ねています。

仕様

• 超音波スピーカー : 2 x UT1007-Z325R
• MCU : ATtiny202
• 電源 : DC 5 V（USB-CコネクタのVBUSを使用）
• 寸法 : D60 x W35 x H39 mm
• 重量 : 24 g

内容物

• メイン基板
• 上スピーカーユニット
• 2 x ネジ（M2.6 x 4 mm）
• 試験片（浮かせる物体の例として、発泡スチロールの小片）
• 簡易ピンセット


別途ご用意いただくもの

1. 開梱後の組み立て時
   - プラスドライバー No.1

2. 使用時
   - USBケーブル Type A - Type C
   ※ Type C - Type Cのケーブルでは動作しません。
   - USB Type Aで電源を供給できる機器 (PC、携帯電話用充電アダプタなど)
   ※モバイルバッテリーも使用可能です。但し本製品の消費電力が小さいため、機種によっては自動OFF機能が働いて停止してしまう場合があります。

3. プログラムを書き換えたい場合
   - UPDIに対応したAVRプログラマ (USB-シリアル変換アダプタ等)

詳細は、サポートページと 回路図を参考にしてください。

注意事項

• 40 kHzの超音波を放射します。犬、猫、ネズミ等の動物や、超音波センサー機器等への影響に注意してください。
• 作動中、ビデオカメラや録音装置等に音声ノイズが入る場合があります。
• 付属のピンセットは竹製爪楊枝を使用しており、先端が鋭利なので怪我をしないように注意してください。
• 給電中、金属などの導電体を基板や支柱に接触させないでください。

資料

• サポートページ
• 回路図
• ファームウェア

こちらの商品は、山口辰久さんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: YAMAGUCHI-001
