Conta™ ICM-42670搭載 低ノイズ6軸加速度角速度センサ

送料区分: 200

商品コード: SSCI-092289

発売日: 2023-12-15

在庫数: 12

短いURL: ssci.to/9228

¥1,980 (税込)
¥1,980 - ¥1,980
Current price ¥1,980

TDK Invensense社のICM-42670-Pを搭載した6軸IMU(慣性計測ユニット)モジュールです。スイッチサイエンスのConta™規格に準じています。通信方式はI2C通信のみ対応しています。ICM-42670-Pは3軸ジャイロセンサ、3軸加速度センサの高性能6軸IMUモジュールです。高いノイズ耐性、また温度、衝撃等に対する耐性を持っています。振動耐性の必要なドローンやVRデバイスの開発に最適です。

Contaシリーズの全製品カタログはこちらからご覧いただけます。

特徴

  • TDK Invensense ICM-42670-P搭載
  • I2C接続(SPIは利用できません)

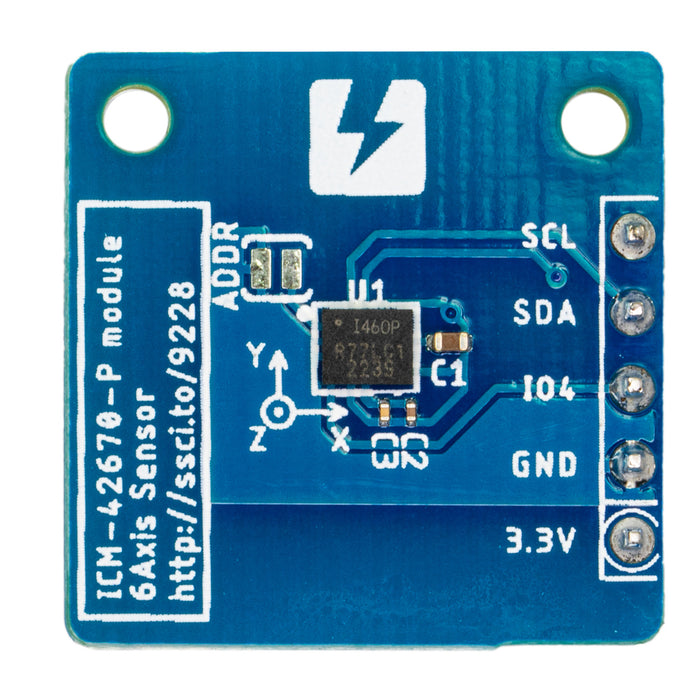

  • I2Cアドレス:デフォルト 0x69(ADDRパターンをショートで0x68)
  • 加速度センサ
    - 測定範囲: ± 2 g / ± 4 g / ± 8 g / ± 16 g(選択可能)
  • ジャイロセンサ
    - ±250dps、±500dps、±1000dps、±2000dps(選択可能)
  • 動作電圧:3.3 V ※5 Vでは使用できません
  • 基板外形:20 x 20 mm(Conta 規格準拠)
  • ピンヘッダ実装済み

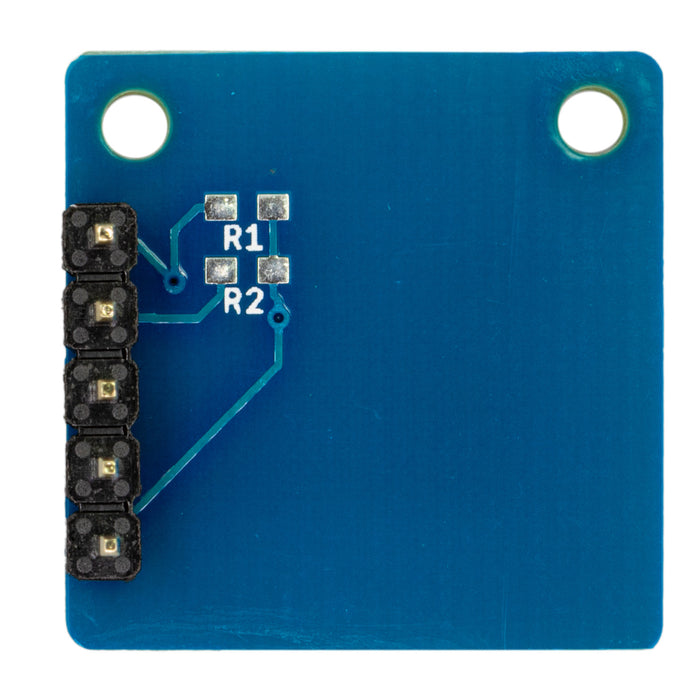

I2バスのプルアップ抵抗が搭載されていません。必要な場合は、基板表面の「R1・R2」に1608サイズのチップ抵抗を搭載することができます。用途に合わせて、適宜抵抗を追加してください。
