SKU 9221

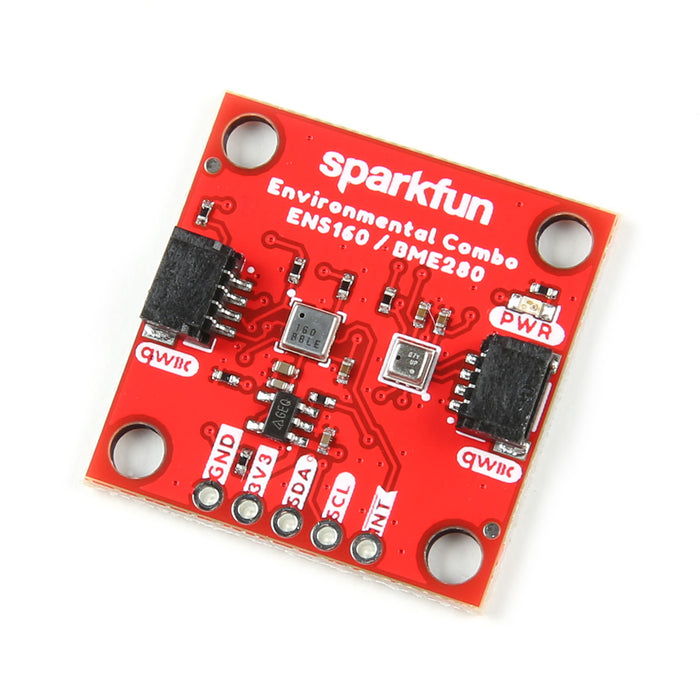

Qwiic - ENS160/BME280搭載環境コンボモジュール

送料区分: 200

商品コード: SFE-SEN-22858

発売日: 2023-08-31

在庫数: 0

短いURL: ssci.to/9221

売り切れ
¥5,960 (税込)
¥5,960 - ¥5,960
Current price ¥5,960

定評のあるENS160/BME280 を搭載した、あらゆる大気質検出ニーズに対応するモジュールです。空気質指数(AQI)、総揮発性有機化合物(TVOC)、二酸化炭素相当量(eCO2) レベル、大気圧、湿度、温度などの各種環境データを提供します。 モジュールを使いやすくするために、すべての通信は便利なQwiicシステムを利用して、I2Cだけに限定されています。またブレッドボード用に、2.54 mmピッチのピンも用意されています。

ENS160は定評のあるCCS811 センサの代替品で、二酸化炭素相当量(eCO2)をPPM単位、総揮発性有機化合物(TVOC)をPPB単位で読み取り、空気質指数(AQI) も提供します。また、BME280から現在の温度、湿度、気圧を取得することで測定値を微調整し、より正確なデータを得ることができます。

ビルオートメーション、スマートホーム、HVAC、屋内外ナビゲーション、天気予報、個人の健康とウェルネスモニタリングなどに利用できます。

注意

  • 環境コンボモジュールの I2Cアドレスは 0x53 / 0x77 で、ジャンパで 選択できます。一つのバスで複数モジュールと通信する場合、マルチプレクサ/Muxが必要です。

Qwiicシステムとは

Qwiicシステムには、I2Cのセンサ、アクチュエーター、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。

仕様

  • 2 x Qwiic対応コネクタ
  • 入力電圧範囲
    • 通常Qwiicケーブル経由で3.3 V

ENS160

  • I2Cアドレス:0x53(デフォルト)、 0x52
  • 広い動作範囲
    • VDD: 1.71~1.98 V
    • VDDIO:1.71~3.6 V
    • 温度: -40~85°C
    • 湿度:5~95% (結露しないこと)
  • IAQ、eCO2、TVOCスタンダード準拠
  • 空気質インデックス:Umweltbundesamt (AQI-UBA)
    • 範囲:1~5
    • 分解能:1
  • 二酸化炭素相当量(eCO2
    • 範囲:400~65,000 ppm
    • 分解能:1 ppm
  • 総揮発性有機化合物(TVOC)
    • 範囲:0~65,000 ppb
    • 分解能:1 ppb
  • 湿度/オゾン耐性
    • 優れた出力安定性(温度湿度動作全範囲)
    • 効果的なオゾン補正
  • 独立センサヒータ制御(VOC選択性向上、バックグラウンド識別)

BME280

  • VDD:1.71 ~3.6 V
  • VDDIO:1.2~3.6 V
  • I2Cアドレス:0x77 (デフォルト)、 0x76
  • 温度
    • 動作範囲:-40~85°C
    • フル精度 ± 0.5°C(0~65°C)
    • 分解能:0.01°C
  • 湿度
    • 動作範囲:0~100% RH
    • 精度 ±3% (20~80% RH)
    • 分解能:0.008 %RH
  • 圧力
    • 動作範囲:30,000~110,000 Pa
    • 絶対精度 ±100 Pa
    • 相対精度 ±12 Pa
    • 分解能: 0.18 Pa
    • 高度範囲
    • 0~9.2 km
    • 相対精度 1 m (高度 0 m)、2 m(高度 9.2 km)
  • 電源LED
  • 1.8V AP2127K 電圧レギュレータ(ENS160用)
  • 2.2 kΩ プルアップ抵抗
  • ジャンパ
    • 電源 LED
    • I2Cプルアップ抵抗
    • アドレス選択
    • ENS160:0x53(デフォルト)、0x52
    • BME280:0x77(デフォルト)、0x76
  • ボード寸法:25.4 x 25.4 mm
  • 重量:2.50 g

資料

製造元希望小売価格:29.95ドル(税別)
製造元の販売ページ:http://www.sparkfun.com/product/…

商品コード: SFE-SEN-22858
