SKU 9176

M5StampS3 (1.27 mmピッチピンヘッダ実装済)

送料区分: 200

商品コード: M5STACK-S007-PIN127

発売日: 2023-08-10

在庫数: 100+

短いURL: ssci.to/9176

¥1,584
¥1,584 - ¥1,584
Current price ¥1,584

M5Stamp S3のピンヘッダ実装版です。表面の色はオレンジです。

本製品は、8 MB SPIフラッシュメモリ内蔵のEspressif ESP32-S3FN8チップを搭載した、切手(Stamp)サイズの高集積組込みメインコントローラです。高性能 Xtensa 32-bit LX7デュアルコアプロセッサを搭載、最高周波数は240 MHzです。5 /3.3 V変換回路、RGBステータスインジケータ、プログラマブルボタンを備え、EPS32-S3のGPIO 23本が1.27 mmピッチのピンで引き出されています。コンパクトサイズながら高性能、豊富な拡張IO、低消費電力で、組み込みメインコントローラモジュールのIoTアプリケーション用に適しています。

特徴

  • ESP32-S3FN8(2.4 GHz Wi-Fi)
  • プログラマブル RGB LED / ボタン
  • 1.27 mm ピンヘッダ(ハンダ付け済)
  • UIFlow グラフィックプログラミング対応

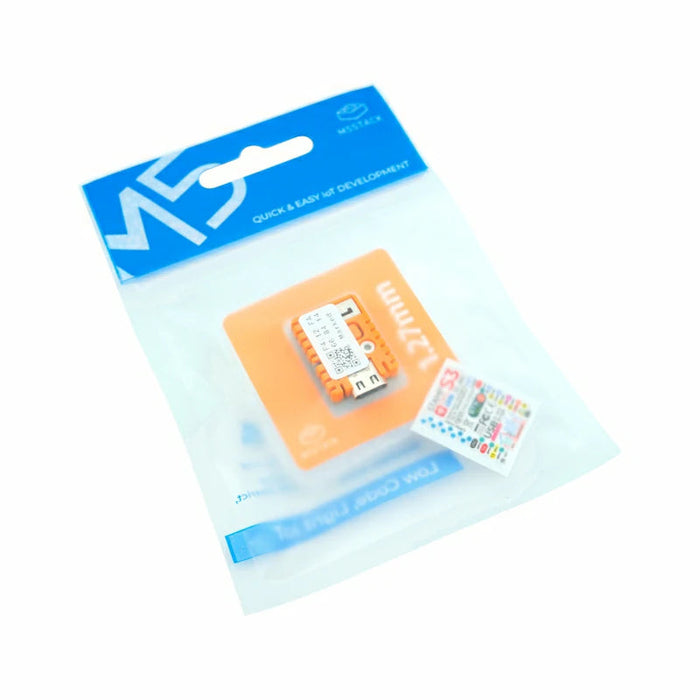

内容物

  • 1 x M5StampS3 PIN1.27
  • 1 x シルクスクリーンステッカー

用途

  • スマートホーム
  • ウェアラブルデバイス
  • 医療機器

仕様

MCU ESP32-S3FN8
DC/DC MUN3CAD01-SC
フラッシュ容量 8 MB
電源 5 V
インタラクティブ 1 x ボタン、1 x RGB LED (WS2812B-2020)
アンテナ 2.4G 3D アンテナ
インターフェース タッチセンサ、SD/SDIO/MMC マスターコントローラ、SPI、SDIO/SPIスレーブコントローラ、 EMAC、モーターPWM、LED PWM、UART、I2C、I2S、GPIO、パルスカウンタ
IO G0 / G1 / G2 / G3 / G4 / G5 / G6 / G7 / G8 / G9 / G10 / G11 / G12 / G13 / G14 / G15 / G39 / G40 / G41 / G42 / G43 / G44 / G46
ピンヘッダピッチ 1.27 mm
LCDインターフェースピッチ 0.5 mm@12/8ピン
動作温度 0~40°C
製品寸法 26 x 18 x 4.6 mm
パッケージ寸法 36 x 92 x 13 mm
製品重量 3.1 g
パッケージ重量 5.6 g

回路図

資料


製造元希望小売価格:7.50ドル(税別)
製造元の販売ページ:http://www.m5stack.com/product/…

商品コード: M5STACK-S007-PIN127
