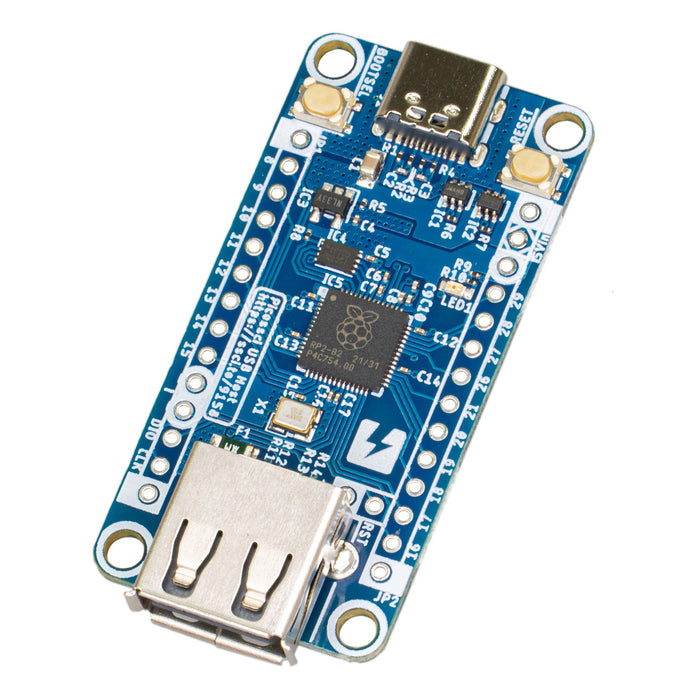

Picossci USBホスト(RP2040搭載)

送料区分: 200

商品コード: SSCI-091589

発売日: 2023-09-29

在庫数: 22

短いURL: ssci.to/9158

¥2,970 (税込)
¥2,970 - ¥2,970
Current price ¥2,970

ホストPCとの接続用のUSB Type-Cコネクタと、USB Type-A コネクタを搭載した RP2040 マイコンボード(Picossci)です。

USB Type-A コネクタには GPIO 0/1 が接続されていて、RP2040 の PIO 機能を利用するとUSB1.1のフルスピードのホストをエミュレートすることができます。

このため USB接続のキーボード、マウス、ゲームパッドなどのHIDクラスのデバイスや、USBメモリのようなマスストレージクラスのデバイスなどを接続できます。

二つのUSBポートを利用すれば、汎用のゲームコントローラにデータログ機能やマクロ機能などを追加するブリッジコントローラなどが作れます。

基板仕様

  • RP2040 搭載
  • 16 Mbit Flash ROM 搭載
  • 12.000 MHzクロック発振器搭載
  • 3.3 V/700 mA 出力電源回路搭載(3.3 V出力ピン有り)
  • RESET ボタン、BOOTSELボタン搭載
  • 1 x 汎用LED(黄緑)搭載
  • 拡張ピンは 14ピン(2.54 mm ピッチ)× 2列
  • 14 x GPIO(GPIO8 ~ 21)
  • 4 x アナログ入力ピン(GPIO26 ~ 29)
  • USB Type-A コネクタ搭載(D+:GPIO0、D-:GPIO1)
  • USB Type-C コネクタ搭載
  • 5 V電源入力ピン搭載(USBの5 V入力と併用可能)

ピン配置

ピン配置

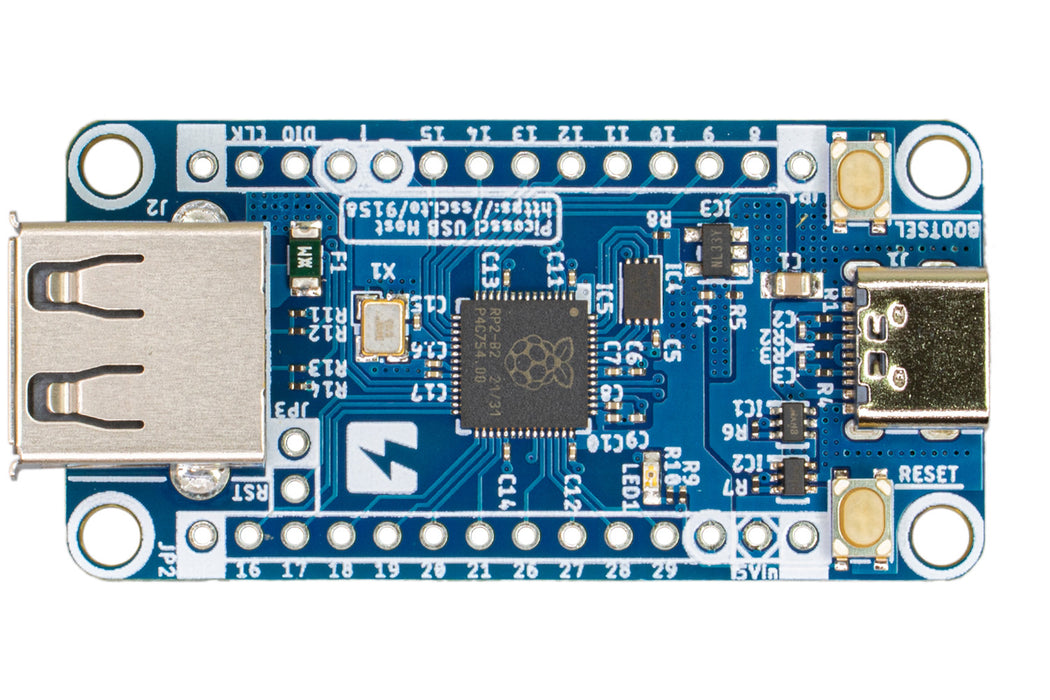

基板(表)

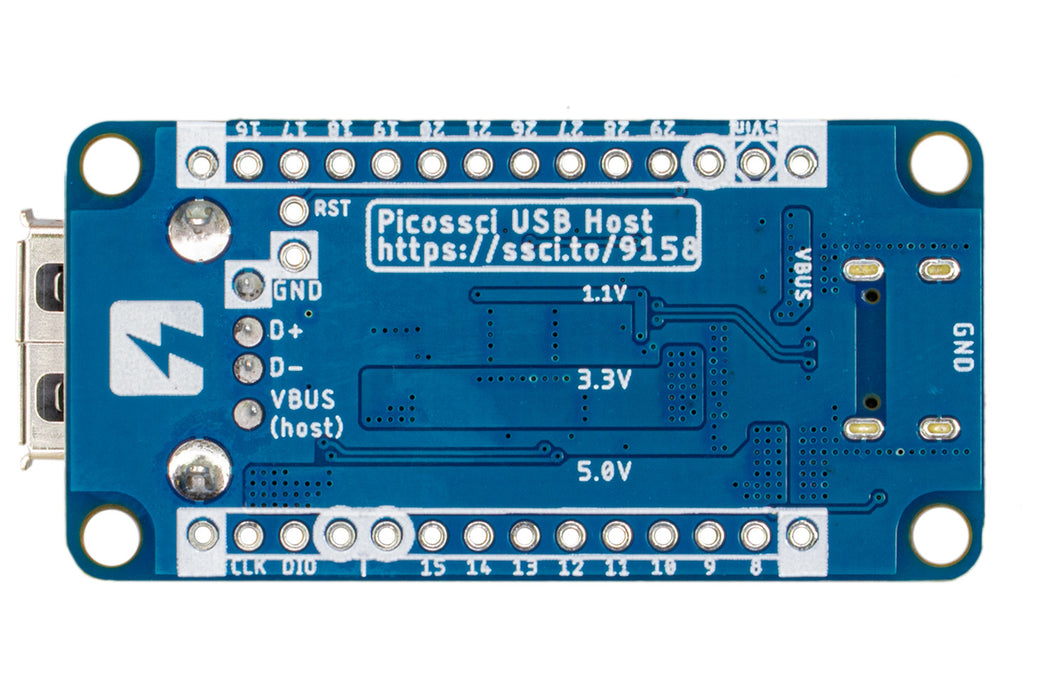

基板(裏)
