SKU 9114

Adafruit 4極(TRRS)オーディオジャック基板

送料区分: 200

商品コード: ADA-5764

発売日: 2023-07-24

在庫数: 0

短いURL: ssci.to/9114

売り切れ
¥421 (税込)
¥421 - ¥421
Current price ¥421

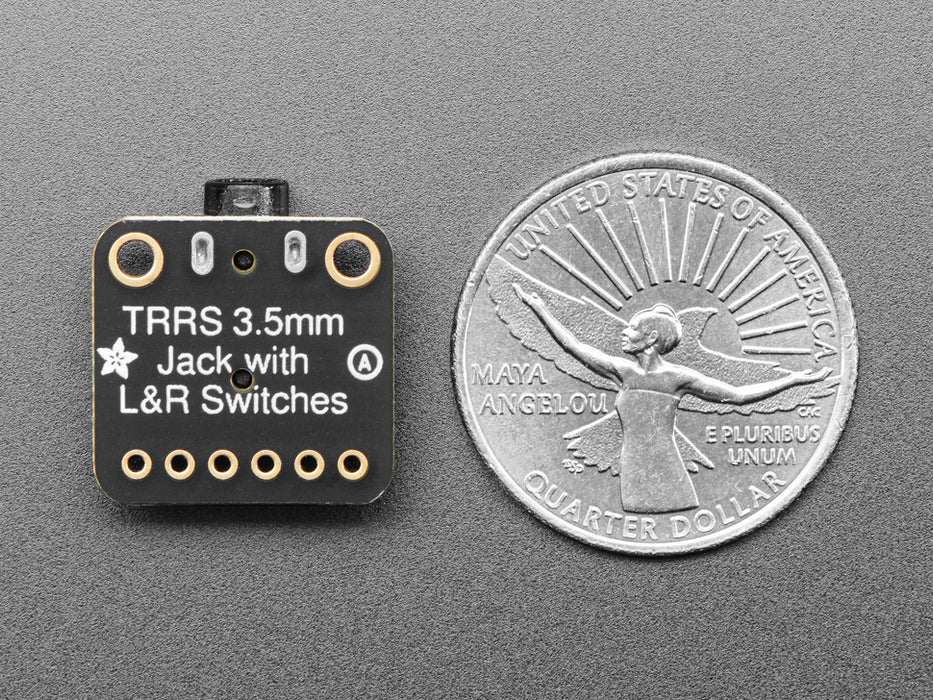

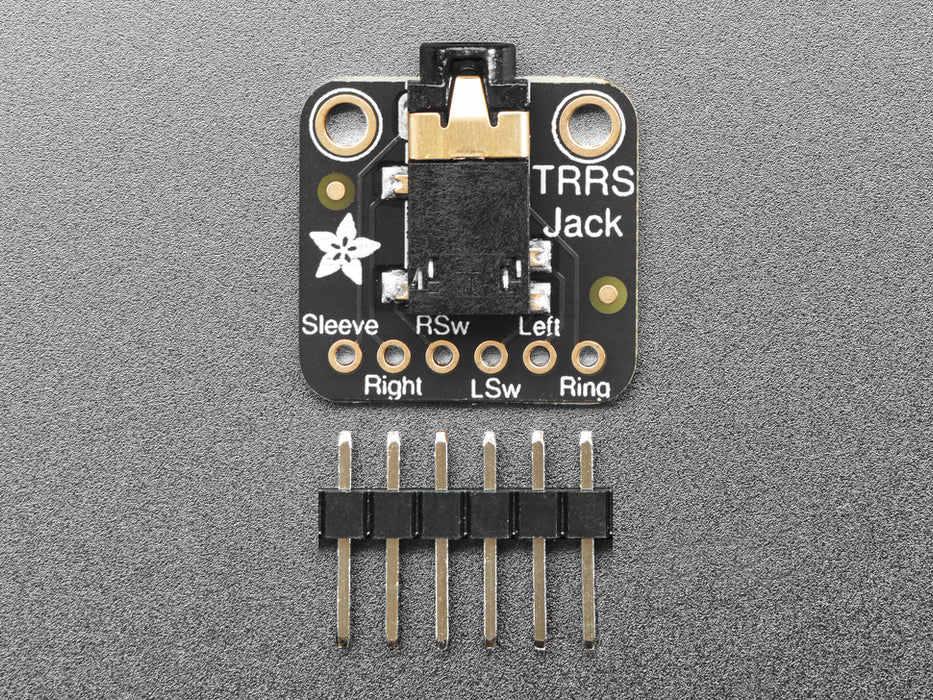

3.5 mm 4極(TRRS)オーディオジャックが実装されたピッチ変換基板です。ブレッドボードでも使い易い2.54 mmピッチ 1列6ピンに変換します。

携帯電話でヘッドセットを使用したい時など、ステレオ・オーディオやマイク入力が必要とされる場合に便利です。電源、グランド、 2 本のデータラインの他に、二つのスイッチ出力を備えています。

仕様

  • 対応プラグ:3.5 mm径 4極(TRRS)オーディオプラグ
  • 固定穴:2 x 2.2 mm径
  • コネクタ:6ピンヘッダ(未実装)
  • 基板寸法:19 x 17.6 mm
  • 回路図:
  • 外形図:

注意

  • 3.5 mm 4極(TRRS)オーディオジャック・プラグの信号配列は、接続する機器によっては基板のシルク印刷と異なる場合がございます。

内容物

  • 1 x Adafruit 4極(TRRS)オーディオジャック基板
  • 1 x 6P ヘッダー

資料


製造元希望小売価格:1.75ドル(税別)
製造元の販売ページ:https://www.adafruit.com/...

商品コード: ADA-5764
