RP2040-Tiny開発キット

送料区分: 200

商品コード: WAVESHARE-24665

発売日: 2023-07-31

在庫数: 5

短いURL: ssci.to/9092

¥990 (税込)
¥990 - ¥990
Current price ¥990

ARM Cortex M0+デュアルコアのRP2040マイコンを搭載した高性能・コンパクトな開発基板とアダプタ基板のセットです。C/C++、MicroPython、Arduinoで開発が可能です。

特徴

  • コンパクトサイズ
    • 本体基板寸法:18.0 x 23.5 mm
    • アダプタ基板寸法:18.0 x 18.0 mm
  • 20ピンのGPIO(ADC等と兼用)を含むICピッチ端面スルーホール
  • 8ピンのFPCケーブルでアダプタ基板と接続
  • スリープおよび休止モードで低消費電力
  • 正確なクロックとタイマー、温度センサを内蔵
  • アダプタ基板にはリセット、ブートの各タクトスイッチとUSB Type-Cコネクタを実装
    • 四隅に基板固定穴もあり、ケーブルの届く範囲で使い易い位置に設置できます
  • WaveshareのWikiにはチュートリアルビデオなどの資料が多数用意されています

仕様

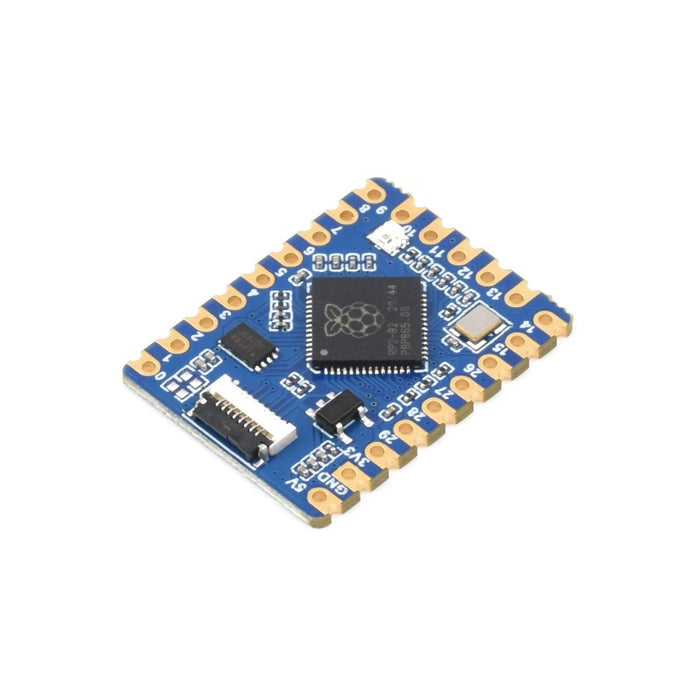

※本体基板

  • MCU:RP2040(Raspberry Pi財団が開発したARM Cortex M0+デュアルコアMCU)
    • 動作速度:最高133 MHz
    • RAM:264 kB、
    • PIO(Programmable I/O)ステートマシン機能
    • 4 x 12 bit ADC、2 x I2C、2 x SPI、2 x UARTなどと兼用のGPIOピン
  • 外付フラッシュメモリ:2 MB
  • フルカラーLED:WS2812
  • 8P FPCコネクタ:アダプタ基板接続用
  • 端面スルーホール加工によりキャリア基板に直接実装可能
    • 20 x GPIO(ADC等と兼用)
    • 3 x 電源関係(3V3、5V0、GND)
  • 基板寸法:18.0 x 23.5 mm

    ① 8P FPCコネクタ
    ② 電源レギュレータ
    ③ 2 MB(16 M-bit) NOR型フラッシュメモリ
    ④ MCU(RP2040)
    ⑤ フルカラーLED(WS2812)

※アダプタ基板

  • 8P FPCコネクタ:本体基板接続用
  • USB Type-Cコネクタ
  • リセット、ブートの各タクトスイッチ
  • 4つの基板固定穴
  • 基板寸法:18.0 x 18.0 mm

内容物

  • 1 x RP2040-Tiny 本体基板
  • 1 x RP2040-Tiny アダプタ基板
  • 1 x FPCケーブル

資料


製造元希望小売価格:4.99ドル(税別)
製造元の販売ページ:https://www.waveshare.com/...
