SKU 9089

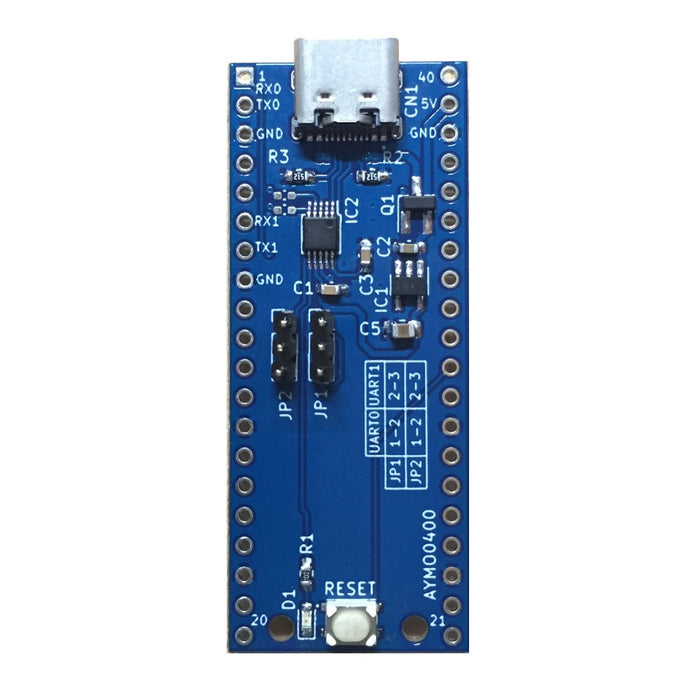

Raspberry Pi Pico用USB-シリアル変換基板

送料区分: 200

商品コード: LINUXCOM-003

発売日: 2023-07-07

在庫数: 4

短いURL: ssci.to/9089

¥1,800 (税込)
¥1,800 - ¥1,800
Current price ¥1,800

Raspberry Pi Picoに重ねて接続できるUSBシリアル変換基板です。Pico用の20ピン足の長いピンソケット等をはんだ付けすることでRaspberry Pi Picoと接続した状態でブレッドボード等に実装して使用可能です。

特徴

  • USB・シリアル変換ICにCH340Eを使用
  • Raspberry Pi Picoを重ねて接続すると基板上のスイッチはRP2040のリセットスイッチとして機能
  • UARTチャネル(UART0、UART1)をジャンパーの設定で選択可能
  • Type-CコネクタからRaspberry Pi Picoへ5V電源を供給(Raspberry Pi PicoのマイクロUSBコネクタとPCが接続されている場合はPi Picoから本基板への5Vが供給される)
  • CH340Eの電源電圧は3.3Vで、基板内のLDOで生成

仕様

  • ホストI/F
    ・USB Type-Cコネクタ
  • UARTチャネル数
    ・1チャネル(ジャンパー設定でUART0またはUART1を選択)
  • LED
    ・データ受信時に点灯(黄色)
  • スイッチ
    ・1個(RP2040マイコンリセット)
  • 外形寸法
    ・51 x 21 x 7 mm

サポートページ


こちらの商品は、LINUXCOMさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: LINUXCOM-003
