Qwiic Micro - BMI270搭載 6DoF IMUモジュール

送料区分: 200

商品コード: SFE-SEN-22398

発売日: 2023-07-24

在庫数: 0

短いURL: ssci.to/9086

売り切れ
¥2,840 (税込)
¥2,840 - ¥2,840
Current price ¥2,840

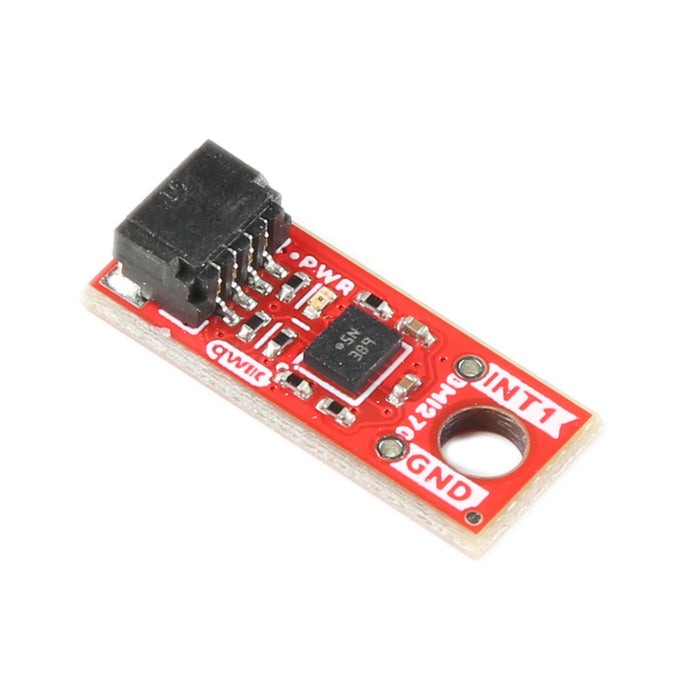

Bosch社製 6軸IMU BMI270をベースにしたQwiic Micro対応ブレークアウトボードです。このチップはウェアラブル用に最適化された統合型低消費電力IMUで、正確な加速度、角速度測定だけでなく、モーションをトリガーにしたインテリジェントな割込み機能を備えています。

マイクロサイズ(19.05 mm x 7.62 mm)の本ボードは、ハンダ付けを必要とせず、Qwiicケーブルと互換コントローラを使用した最小限のプロジェクトに最適です。ボードのハンダジャンパーにより、デバイスアドレスの選択、I2Cプルアップ抵抗の無効化、電源LEDの無効化が行えます。

6軸センサは、16 bit 3軸ジャイロスコープと16 bit 3軸加速度センサを組み合わせたもので、 Bosch社の車載用ジャイロスコープ技術が採用されています。BMI270には、プラグアンドプレイの歩数カウンタ/検出、リスト装着デバイス用のジェスチャ検出などの機能が備わっています.。IMUはウェアラブル、スマートウェア、スマートシューズ、スマートグラス、アンクルバンドにも適しています。

Qwiicシステムとは

Qwiicシステムはプロトタイピングを迅速かつ簡単に行える、I2Cのセンサやアクチュエータ、シールド、ケーブルのエコシステムです。
また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため小さく収まり、かつ分極化しているため接続を誤ることもありません。

特徴

  • Qwiic Microサイズボード(19.05 x 7.62 mm)
  • 16 bit 3軸加速度計(±2/±4/±8/±16 g )
  • 16 bit 3軸ジャイロスコープ( ±125/±250/±500/±1000/±2000 dps)
  • ハードウェア同期機能を備えた 400 kHz AUX センサ インターフェイス
  • I2Cアドレス : 0x68(デフォルト)、0x69
  • 1.8/3.3 V 対応
  • 超低消費電流
  • スマート機能
    • 移動/任意のモーション/モーション検出
    • ノーモーション/静止状態検出
    • リスト装着ウェイクアップ/ステップカウンタ
    • 活動変化の認識
    • 手首のジェスチャ認識
  • 1 x 水平Qwiicコネクタ
