obniz用Grove変換基板--販売終了

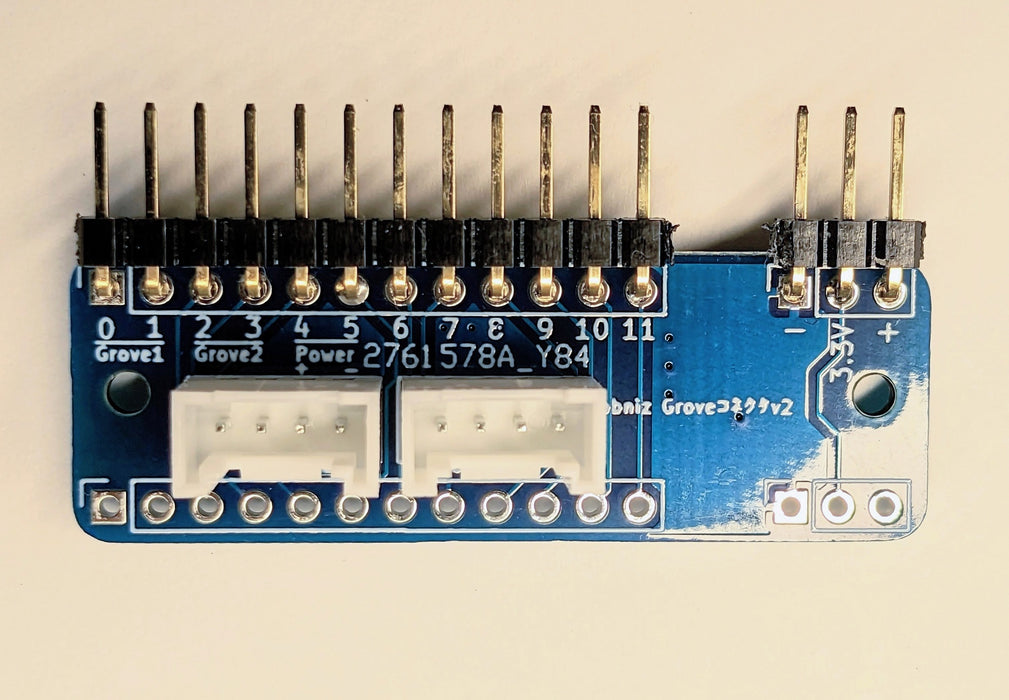

obniz用Grove変換基板は、obnizとGroveを簡単に接続できるようにした基板です。

GroveはSeeed Studioが開発した様々なセンサやアクチュエータを同一コネクタを使用し簡単に接続ができるようにしたモジュール類です。obnizは株式会社obnizが開発したIoTを第一に考えられて作られたシステムになります。それぞれのメリットを組み合わせることで高速に試作できます。

特徴

• Groveとobnizを簡単に接続できます
• 追加で半田付けをすることで、obniz Board 1Yから追加された電源コネクタを使用できます
• 基板の下部には上のIOの並びと同様のソケットがあり、追加ではんだ付けすることでGrove以外のセンサーを繋げます

仕様

• 配線は次のようになっています。
  • 0 : Grove0(0)
  • 1 : Grove0(1)
  • 2 : Grove1(0)
  • 3 : Grove1(1)
  • 4 : Power + (裏面の半田ジャンパーで使用するか選択可 5V)
  • 5 : Power - (裏面の半田ジャンパーで使用するか選択可 GND)

• サイズ：45.5 x 23.3 x 12.0 mm

内容物

• 1 x obniz用Grove変換基板
• 1 x 電源用ピンヘッダー

サポートページ

https://hirameq.jp/docs/obniz_grove

こちらの商品は、HirameQさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: HIRAMEQ-001
