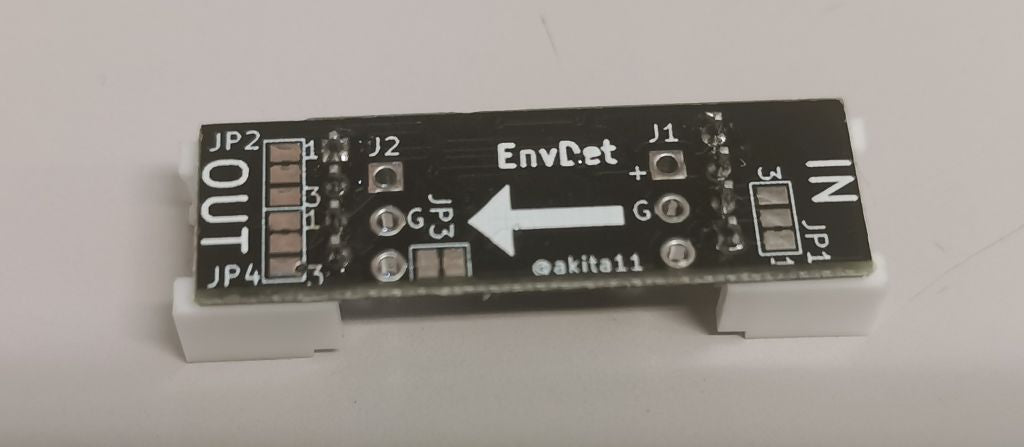

Envelope Detector（包絡線検波回路）

アナログ信号波形の包絡線（波形の外側の波形）を生成します。音声信号などの変化が速い信号は、A/D変換では正しく振幅を取得できませんが、生成された包絡線に対してであれば、正しく振幅を取得できます。マイクなどからの音声信号の振幅を計測する場合などに便利です。Grove端子で、マイク等の信号源とM5Stack等のマイコンとの間に接続して使用します。

特徴

• M5Stackマイクユニット等のアナログ信号の包絡線を生成して出力

仕様

• 入力・出力：Grove端子または2.5mm3ピン端子（秋月電子「高感度マイクアンプキット」と同一ピン配置）
• 電源電圧：3.3V〜5.5V
• 入力信号振幅範囲：1.65V±1.65V（0V〜3.3V）※入力側はAC結合です
• 時定数は外付けコンデンサで変更可能

内容物

• 1 x Envelope Detector（包絡線検波回路）

サポートページ

• サポートページ

こちらの商品は、秋田純一さんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: AKITA-042
