SKU 9025

Qwiic - LSM6DSV16X搭載 6DoF IMUモジュール

送料区分: 200

商品コード: SFE-SEN-21325

発売日: 2023-06-12

在庫数: 3

短いURL: ssci.to/9025

¥3,392 (税込)
¥3,392 - ¥3,392
Current price ¥3,392

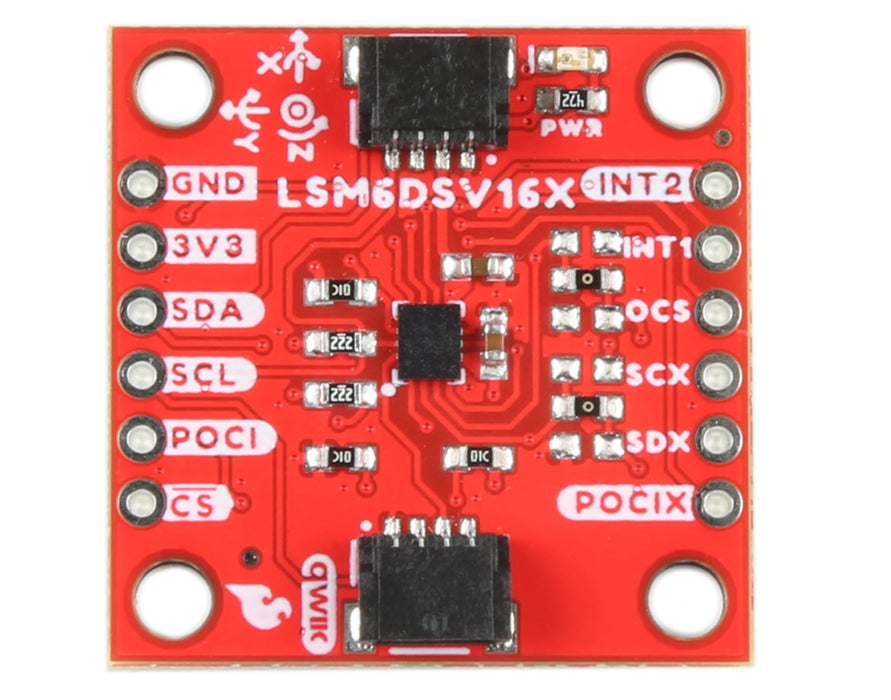

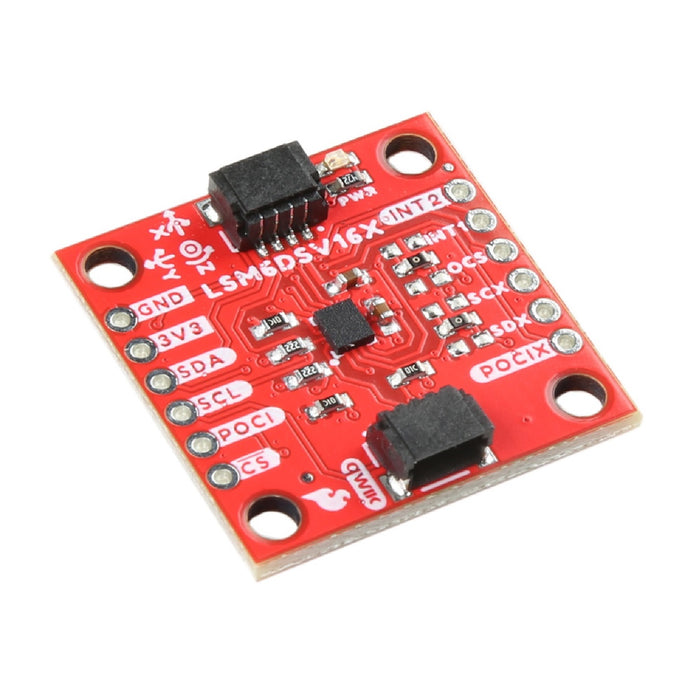

3軸デジタル加速度センサと3軸デジタルジャイロセンサに4.5 kB FIFOと割込リクエスト機能がついたブレイクアウトボードです。高性能で低消費電力の慣性計測装置(IMU)LSM6DSV16Xを搭載しています。

用途に合わせて柔軟に設定が可能な設計です。衝撃、傾き、動き、タップ、歩数、左右スワイプなどの検知・計測が可能です。I2CまたはSPIで接続できます。I2CはQwiicコネクタまたはスルーホール端子部から引き出せます。

Qwiicシステムとは

Qwiicシステムはプロトタイピングを迅速かつ簡単に行える、I2Cのセンサやアクチュエータ、シールド、ケーブルのエコシステムです。
また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため小さく収まり、かつ分極化しているため接続を誤ることもありません。

特徴

  • SPI / II2C& MIPI I3C v1.1シリアルインターフェース(メインプロセッサデータ同期機能付き)
  • ジャイロセンサと加速度センサのOISデータ出力用補助SPI
  • 標準割り込み:自由落下、ウェイクアップ、6D/4Dオリエンテーション、クリック、ダブルクリック
  • AIアプリケーション用にエクスポート可能な機能とフィルターを備えた機械学習コア
  • ユーザーインターフェース機能(タップ、ダブルタップ、トリプルタップ、長押し、L/R - R/Lスワイプ)用のQvar(静電センサ)を内蔵
  • ADCおよびアナログ入力データ処理用アナログハブ内蔵
  • センサフュージョン低消費電力アルゴリズム
  • センサ(LSM6DSV16X)
    • 加速度センサ計測範囲 : ±2/±4/±8/±16 g フルスケール
    • ジャイロセンサ計測範囲 : ±125/±250/±500/±1000/±2000/±4000 dps フルスケール
    • 温度センサ内蔵
    • 最大4.5 kBのスマートFIFO
    • 内蔵のステートマシンにより最高960 Hzでサンプリング
    • UI、EIS、OISのデータ処理を行うトリプルコア搭載
  • ホストインターフェース:
    • I2Cアドレス : 0x6B(デフォルト)、0x6A
    • SPI:SPIで利用するにはジャンパカットが必要です。
    • 割込リクエスト:2本
  • 電源:
    • 動作電圧範囲:1.71~3.6 V
    • 消費電流:0.65 mA(コンボ、ハイパフォーマンス・モード)
  • コネクタ等
    • 2 x Qwiicコネクタ
    • 2 x 6ピンコネクタ実装用スルーホール
  • 外形寸法:25.4 x 25.4 mm
  • 動作温度範囲:-40~85℃

資料


製造元希望小売価格:18.95ドル(税別)
製造元の販売ページ:https://www.sparkfun.com/...

商品コード: SFE-SEN-21325
