SKU 9008

M5Stack用PLCモジュール V1.1

送料区分: 650

商品コード: M5STACK-K011-B-V11

発売日: 2023-06-08

在庫数: 72

短いURL: ssci.to/9008

¥2,035 (税込)
¥2,035 - ¥2,035
Current price ¥2,035

M5Stack用PLCモジュール K011-Bの後継製品です。

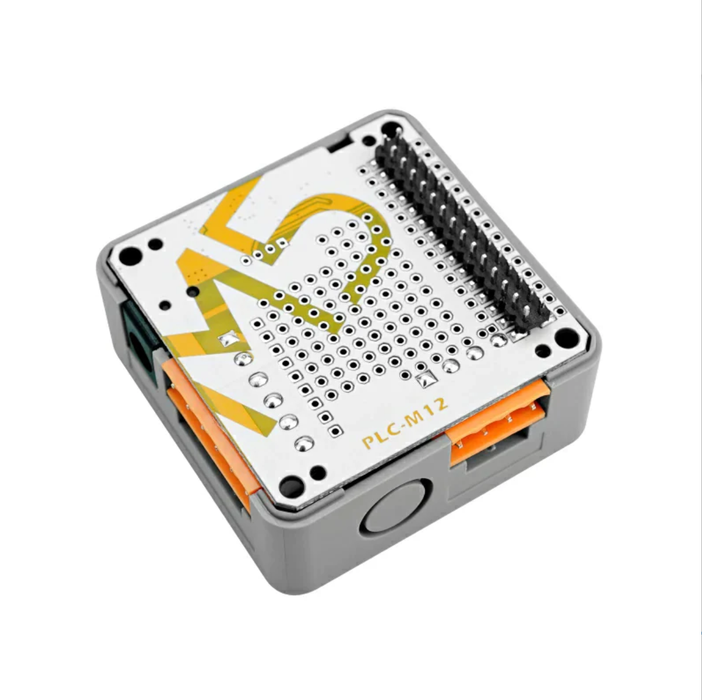

M5StackをPLCとして使用するためのモジュールです。パッケージにはRS485-TTLレベル変換基板、新しいPLCプロト基板、短いDINレールなどが含まれます。プロト基板上には9~24 Vから5 Vを生成するDC-DCコンバータや独自の回路を追加できるユニバーサルエリアがあり、信号の引き出しには3Pワンタッチ着脱式ターミナルブロック二つを使えます。またDINレール・壁掛けなど多様な取付方法が用意されています。

特徴

  • 広範囲な電源電圧:9~24 V・DCジャック
    ※ 本製品にACアダプタは付属しません。1 A以上を供給できる9~24 VのACアダプタ(プラグ外径5.5 mm・内径2.1 mm、センタープラス)をご用意ください
  • ICピッチ(2.54 mmピッチ)のユニバーサル基板部
  • 同梱されているRS485-TTLレベル変換基板を使用する為には配線が必要です
    • 通常、RXはPLCプロト基板のGPIO16と、TXはGPIO17と接続します。
    • RS485信号は4Pワンタッチ着脱式ターミナルブロックで引き出します。
  • 多様な取付方法:DINレール・壁掛け・磁石での取付
  • 外形寸法:54 x 54 x 28 mm

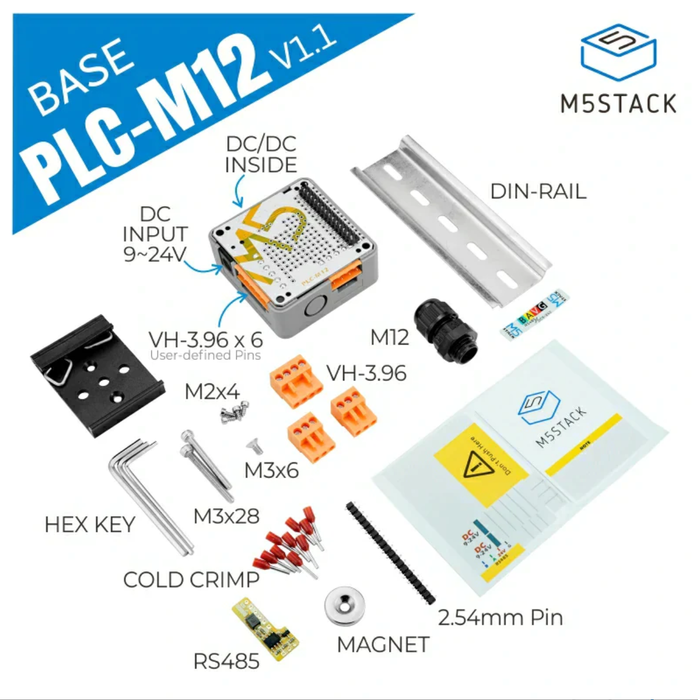

内容物

  • 1x PLCプロト基板
  • 1x PLCベースケース
  • 1x RS485-TTLレベル変換基板
  • 1x 3.96 mmピッチ 4Pワンタッチ着脱式ターミナルブロック
  • 2x 3.96 mmピッチ 3Pワンタッチ着脱式ターミナルブロック
  • 1x 1.5mm 六角レンチ
  • 1x 2.0mm 六角レンチ
  • 1x 2.5mm 六角レンチ
  • 10x 2 mm 棒型圧着端子
  • 1x 円盤型磁石
  • 1x DINレール
  • 1x DINレール固定具
  • 2x M3x28 mm ネジ
  • 4x M2x5 mmタッピングネジ
  • 1x M12 ケーブルグランド
  • 1x 2.54 mmピッチ 20Pピンヘッダー
  • 1x ステッカー

資料


製造元希望小売価格:11.95ドル(税別)
製造元の販売ページ:https://shop.m5stack.com/...

商品コード: M5STACK-K011-B-V11
