SKU 9003
Arduino Nano 33 IoT(ピンヘッダ未実装)
送料区分: 200
商品コード: ARDUINO-ABX00027
発売日: 2023-06-08
在庫数: 18
短いURL: ssci.to/9003
¥5,720
(税込)
¥5,720
-
¥5,720
Current price
¥5,720

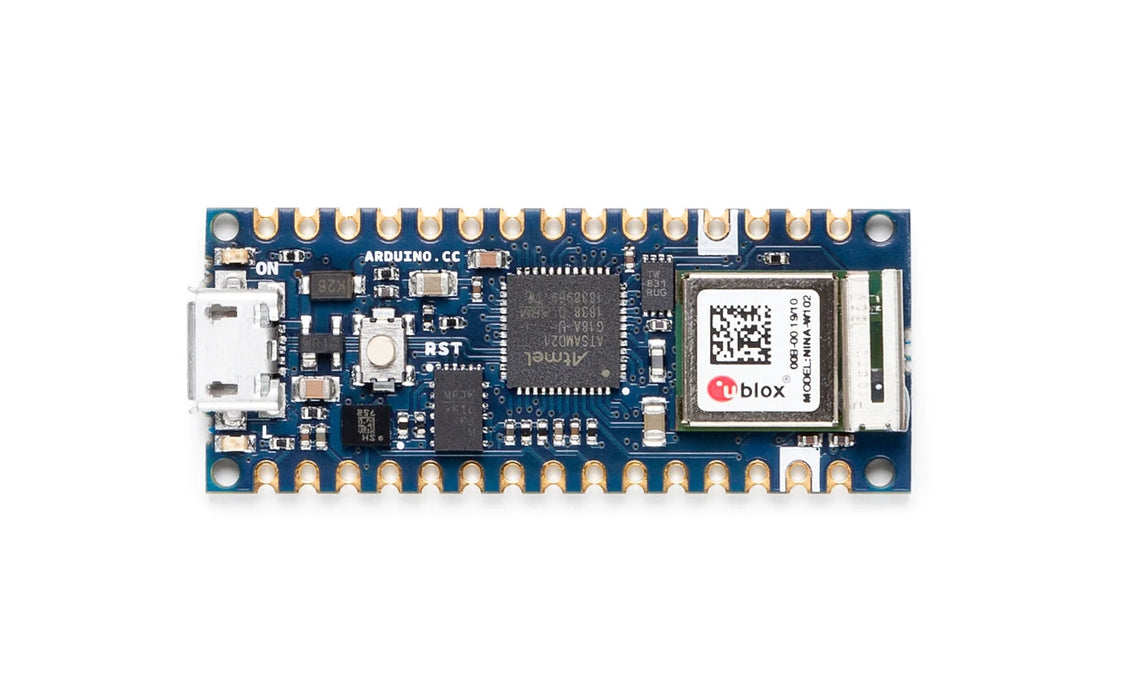

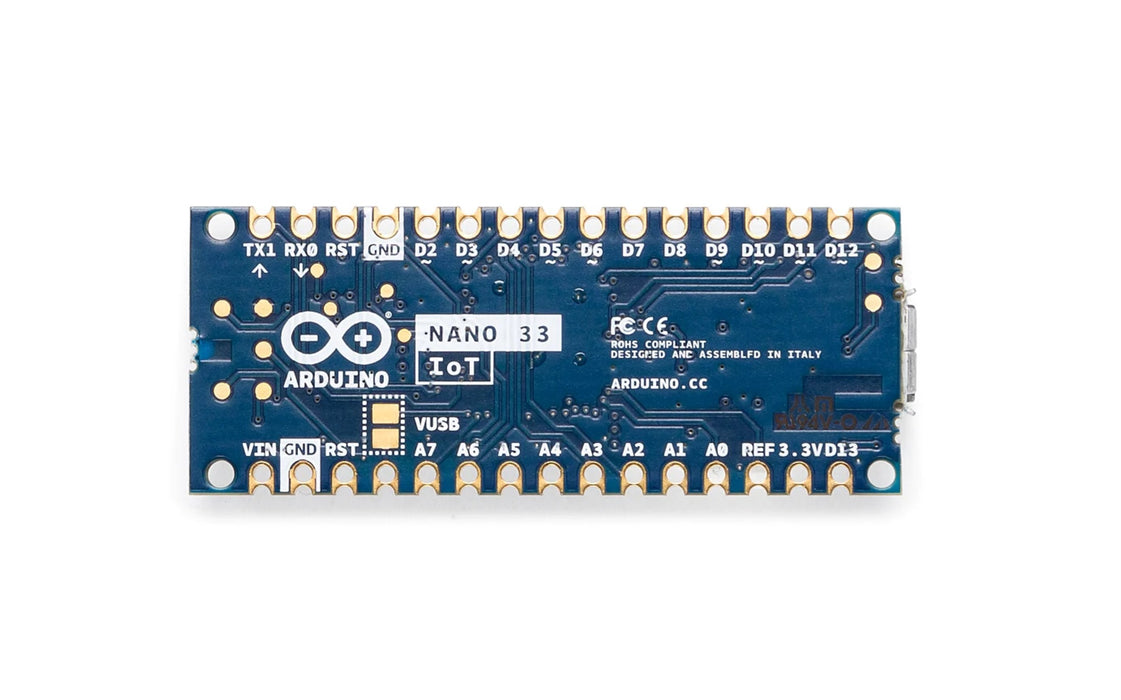

従来のArduino Nanoの進化版で、Cortex-M0+コアのSAMD21をMCUに、u-blox製NINA-W102をWi-Fi/Bluetooth用に搭載した開発基板です。本製品にはセキュリティチップのATECC608Aが搭載されており、Wi-Fiを使ったアプリケーションに最適です。
ピンヘッダは同梱されていますが未実装です。ピンヘッダを実装したバージョンもあります。
※ 本製品の技適マークはパッケージに表示されていますので、パッケージは大切に保管してください。
仕様
- 搭載MCU:Microchip製 SAMD21G18
- クロックスピード:48 MHz
- CPUフラッシュメモリ:256 kB
- SRAM:32 kB
- EEPROM:none
- 搭載セキュリティチップ:Microchip製 ATECC608A
- 無線モジュール:u-blox製 NINA-W102
- Wi-Fi:2.4 GHz帯、IEEE 802.11 b/g/n対応
- Bluetooth:Bluetooth 4.2
- アンテナ:内蔵
- I/O
- デジタルピン:14
- PWMピン:11(2、3、5、6、9、10、11、12、16/A2、17/A3、19/A5)
- UART:1
- SPI:1
- I2C:1
- アナログ入力:8(8/10/12 bit)
- アナログ出力:1(10 bit DAC)
- 割込:すべてのデジタルピンで利用可能(アナログピンも条件付利用可能)
- 各I/Oピンの出力電流:7 mA(最大、IOH)
- IMU:LSM6DS3(3軸加速度センサ+3軸ジャイロセンサ)
- USBポート:MCU(SAMD21)のUSBインターフェースを利用、マイクロBコネクタ
- ピンヘッダー:未実装(2 x ヘッダー(15ピン1列))
- LED:1 x プログラマブル(D13でオンオフ可能、1 x 電源インジケータ
- スイッチ:1 x タクトスイッチ(リセット用)
- 動作電圧:3.3 V
- 電源入力(VIN):5~21 V
- 外形寸法:45 x 18 mm
内容物
- 1 x ARDUINO NANO 33 IoT(ピンヘッダ未実装)
- 2 x ピンヘッダ(同梱)
資料
- ドキュメント
- ピン配置
- 回路図
- Wi-Fi NINAライブラリ
- ArduinoBLEライブラリ
- Arduino NINA-W102ファームウェア
- MCU(SAMD21)データシート
- NINA-W102データシート
- ATECC608Aデータシート
製造元希望小売価格:25.50ドル(税別)
製造元の販売ページ:https://store-usa.arduino.cc/...
商品コード: ARDUINO-ABX00027
