SKU 9001

Arduino Portenta H7

送料区分: 650

商品コード: ARDUINO-ABX00042

発売日: 2023-06-08

在庫数: 44

短いURL: ssci.to/9001

¥20,900 (税込)
¥20,900 - ¥20,900
Current price ¥20,900

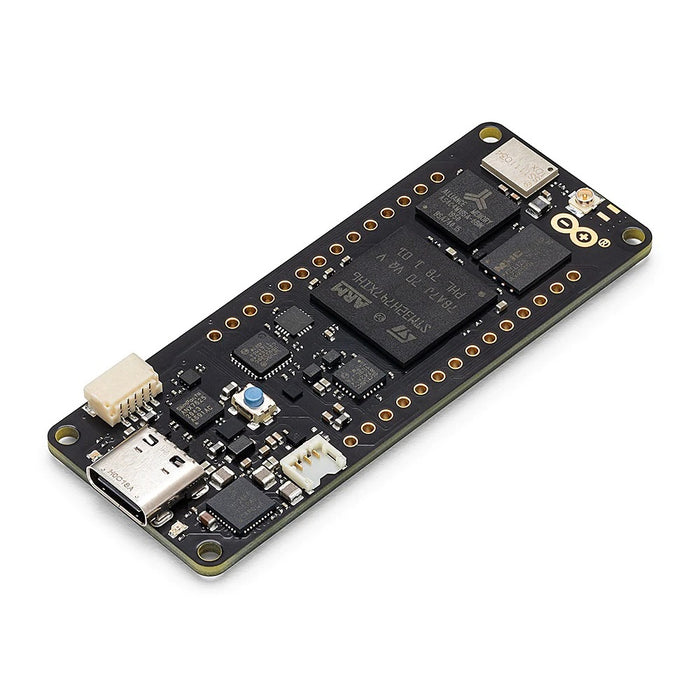

Cortex M7(最高480 MHz)とCortex M4(最高240 MHz)の2コア構成のSTM32H747を使ったボードです。他のマイコンボードと同様なICピッチのスルーホール以外に二つの80ピン高密度コネクタを備えます。2コア採用により、例えばArduinoとMicroPythonのコンパイルコードを同時に実行させ、コア間で互いに通信させるようなことが可能となります。

産業用機械制御やロボティクスコントローラ、コンピュータビジョンなど高度なパフォーマンスが要求される用途に適しています。

※ 本製品の技適マークはパッケージに表示されていますので、パッケージは大切に保管してください。

特徴

  • デュアルコアのSTM32H747搭載
    • Cortex M7(最高480MHz)とCortex M4(最高240MHz)の2コア構成
      • 例えばArduinoとMicroPythonのコンパイルコードをそれぞれで実行させ、コア間で互いに通信させることが出来ます
      • リアルタイム性が必要なアプリケーションで有用です
    • Chrom-ARTグラフィックアクセラレータ
    • 2 MB フラッシュメモリ、1 MB RAM
    • 22 x タイマー/ウォッチドッグタイマー
  • 16MB SDRAM
  • SDカードスロットインターフェース(高密度コネクタ経由で利用可能)
  • セキュリティチップ:NXP SE0502、Microchip ATECC608A
  • Ethernet PHY(10/100 Mbps・高密度コネクタ経由で利用可能)
  • 無線機能(Wi-Fi): 802.11b/g/n、最高65 Mbps
  • 無線機能(Bluetooth):BLE 5、BLE 4.2
  • カメラインターフェース(8 bit・最高80MHz)
  • ディスプレイインターフェース(MIPI DSI host・MIPI D-PHY、高密度コネクタ経由で利用可能)
  • 電源管理制御:MC34PF1550、MAX17252
  • USBインターフェース:タイプCコネクタ実装、ホスト/デバイスモード、ハイスピードまたはフルスピード
    • DisplayPort over USB-C, USB-PD(Power delivery)サポート
  • 二つの80ピン高密度コネクタにより高い拡張性を確保
  • 二つのICピッチ(2.54 mm間隔)スルーホール端子部(2 x 14ピン)
    • GPIO(D0~D14、A0~A4、D20/A5、D21/A6)、AREF、nRESET、電源ピン
    • UART、I2C、SPI、PWMに割当できます。
    • 1x14ピンのヘッダー/ピンソケット/スタッキングコネクタが利用できます
        なおDIP-IC状に加工した場合、800 mil幅となります
  • 5ピンSHコネクタ:I2C、電源など
  • LiPo電池用コネクタ:3.7 V・単セル・700 mAh以上の容量の電池を接続可能
    LiPo電池は付属しません
  • ADC:3 x ADC(最大分解能16 bit、最大36 ch、最大3.6 MSPS)
  • DAC:2 x DAC(12 bit、1 MHz、A6ピンのみユーザーアクセス可能)
  • リセットスイッチ、RGB-LED、バッテリー充電表示LED、
  • 電源:5V3A(USB-Cコネクタ)、VIN(ICピッチスルーホール)、SHコネクタ(LiPo電池)
  • 外形寸法:66.04 x 25.40mm

  • 【ブロック図】

  • 【ICピッチ端子部ピン配置】
  • 【応用例】
    Monitoring IV fluid bag levels with the Arduino Portenta H7 and Vision Shield

内容物

  • 1 x Portenta H7(ABX00042)本体
  • 1 x U.FLアンテナ

資料


製造元希望小売価格:113.90ドル(税別)
製造元の販売ページ:https://store-usa.arduino.cc/...

商品コード: ARDUINO-ABX00042
