Kitronik ステレオアンプキット--在庫限り

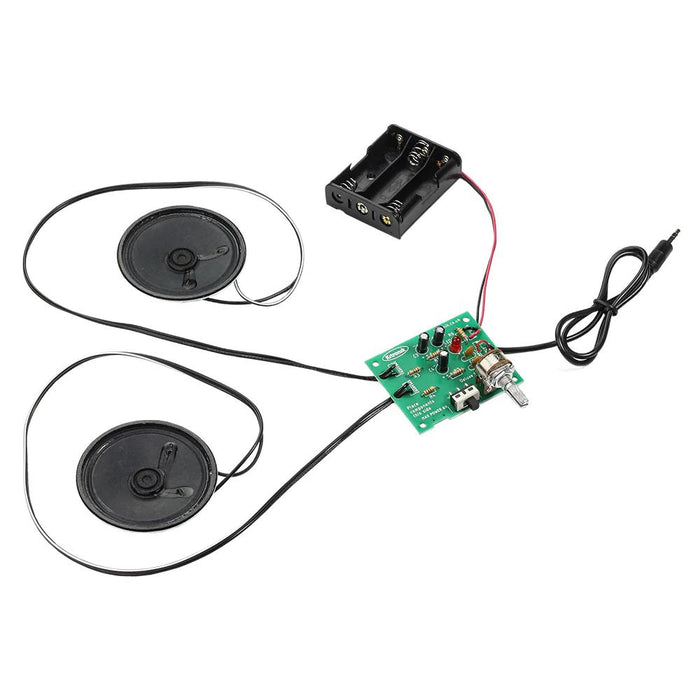

FM8002AモノラルアンプIC（各チャンネルに1個）二つを搭載したステレオオーディオアンプキットです。このキットは、3.5 mmジャックソケットを持つMP3プレーヤーやタブレット、携帯電話などのモバイル機器を含む、あらゆるステレオ機器に使用することができます。

FM8002Aは表面実装部品としてPCBにあらかじめ取り付けられ、回路を組み立てると、8 Ωのスピーカーで1 chあたり1.5 Wを出力します。また、オン/オフスイッチとステータスLED、可変抵抗器によるボリュームコントロールも搭載されています。電源は、単三電池 3本かあるいは付属のUSBケーブルで供給するかを製作時に選択します。

詳細なPDFマニュアルが用意されているので、教材用にも適しています。

※ ご使用の際には組み立てとハンダ付けが必要です。また、電池は付属していませんので、別途お買い求めください。

仕様

• 搭載IC：FM8002A x 2
• 出力：1.5 W/ch
• 公称電圧：4.5 V
• 電圧範囲：3 ～6 V
• スタンバイ電流：5.2 mA
• 最大電流：57 mA（公称電圧における）
• 基板寸法：62 x 50 mm

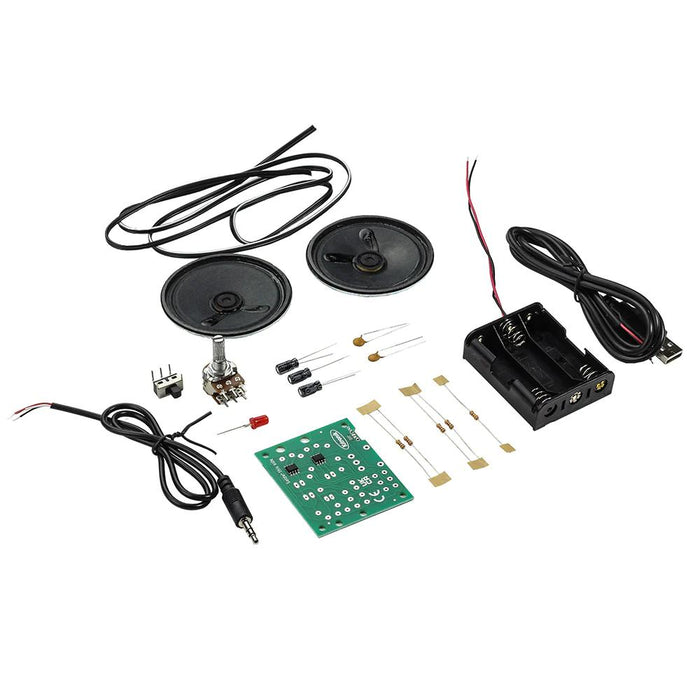

内容物

• 1 x USBケーブル
• 1 x 赤色LED（275 mCd）
• 1 x PCBマウント用スライドスイッチ
• 1 x 可変抵抗（10 kΩ）
• 1 x 330 Ω抵抗器
• 2 x 1 KΩ抵抗器
• 2 x 100 Ω抵抗器
• 2 xセラミックコンデンサ（50 V、100 nF）
• 3 x 電解コンデンサ（50 V、1 uF）
• 1 x ステレオアンプケーブル
• 1 x 単三電池ホルダー（3本、リード付き）
• 2 x 8 Ω 66 mm スピーカー
• 1 x スピーカーケーブル
• 1 xステレオアンプPCB（SMT部品装着済み）

資料

• 詳細ドキュメント
• 教材としての使用法

製造元希望小売価格：9.30 ポンド（税別）
製造元の販売ページ：https://www.kitronik.co.uk/...

商品コード: KITRONIK-2180
