SKU 8965

M5Stack RS232Fモジュール 13.2 (DB9メスコネクタ)

送料区分: 200

商品コード: M5STACK-M130

発売日: 2023-05-22

在庫数: 67

短いURL: ssci.to/8965

¥3,883 (税込)
¥3,883 - ¥3,883
Current price ¥3,883

DB9メスコネクタを装備した絶縁型RS232シリアル通信の拡張モジュールです。

※ DB9オスコネクタタイプのモデルはこちらです。

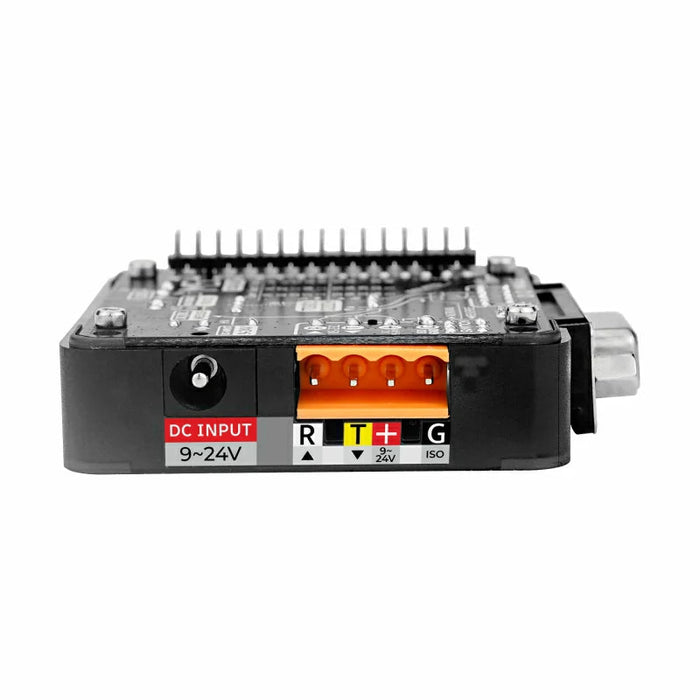

TD301D232H シリアルポート変換チップ+DB9メスコネクタによりRS232 と TTL/CMOS ロジックレベル信号間のインターフェース変換を実現し、F0505S-2WR3 DC/DCパワーモジュールによる電気/ノイズ絶縁機能を備えています。またトグルスイッチ、コーディングスイッチによってDB9信号線のストレート/クロスとシリアルインターフェースGPIOの切り替えが可能となり、様々な接続要求に応えます。モジュールにはDC電源入力と対応するDC/DC回路が内蔵され、デバイス全体に給電できます。

特徴

  • TD301D232H シリアルポートチップ、全二重対応、高速で信頼性が高い
  • F0505S-2WR3 電気/ノイズ絶縁
  • スライド/DIPスイッチ:ストレート/クロスとGPIOを切り替え
  • プログラミングプラットフォーム:Arduino、UIFlow

内容物

  • RS232Fモジュール 13.2 x 1
  • VH3.96-4.0P x 1

用途

  • 産業オートメーション
  • 計測
  • 医療機器
  • 通信機器

仕様

RS232 TD301D232H
DC-DC絶縁 F0505S-2WR3
通信スピード 最大 115200 bps
通信方法 DB9 (メス)
全二重通信
RS232 と TTL/CMOSロジックレベル信号変換
動作温度 0~40°
DC 電源インターフェース入力電圧 0~24 V
製品サイズ 54 x 54 x 13.2 mm
パッケージサイズ 88 x 61 x 21 mm
製品重量 28 g
パッケージ重量 60 g

回路図

モジュールサイズ

サンプル

Arduino

UIFlow

資料


製造元希望小売価格:22.90ドル
製造元の販売ページ:https://shop.m5stack.com/products/...

商品コード: M5STACK-M130
