SKU 8938

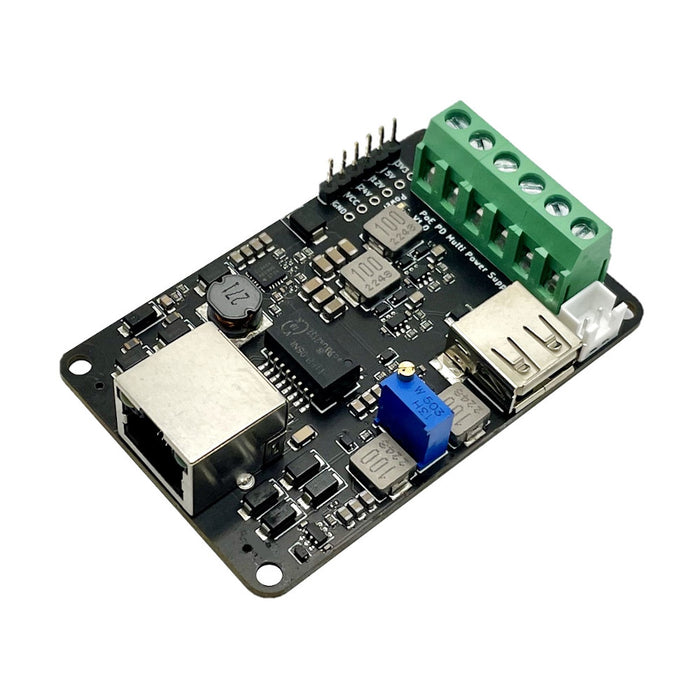

PoE PD マルチ電源モジュール

送料区分: 200

商品コード: Y2KB-041

発売日: 2023-04-20

在庫数: 16

短いURL: ssci.to/8938

¥3,480 (税込)
¥3,480 - ¥3,480
Current price ¥3,480

LANケーブルから給電を受け、+24V、+12V、+5V、+3.3Vの固定電圧と+1.2V~+10Vの可変電圧を出力する電源モジュールです。
インターフェイスはターミナルブロック、ピンヘッダ、スルーホールのほか、USBコネクタ(5V)とXHコネクタ(可変電圧)を備えています。
※PoE対応のハブ、ルータ、PoEインジェクター等のPSE(給電機器)およびCAT5e以上のLANケーブルが必要です。

仕様

  • 最大出力電流
    • +24V:0.3A
    • +12V:0.3A
    • +5V:0.5A
    • +3.3V:0.8A
    • 可変電圧(VCC):0.3A
  • 最大出力電力(全ポートの合計):7W
  • 固定電圧の電圧精度:±5%
  • 可変電圧出力範囲:+1.2V~+10V (typ.)
  • PoE電力クラス:IEEE802.3af class 3
  • インターフェイス
    • ターミナルブロック:5.08mmピッチ(24V、12V、5V、3.3V、可変電圧)
    • ピンヘッダ:2.54mmピッチ(24V、12V、5V、3.3V、可変電圧)
    • スルーホール:2.54mmピッチ(24V、12V、5V、3.3V、可変電圧)
    • USB Type-A:5V(電源のみ出力)
    • XHコネクタ:可変電圧
      ※市販のDCジャック変換ケーブル等を利用することでDCジャックで出力できます
  • 外形寸法:W72 x D47 x H18.5 mm
    ※市販の『C基板』と同等サイズのため、C基板用アクリル板等を利用できます
  • 資料

    • サポートページ
      サポートページより外形寸法、3D CADデータ、回路図等を閲覧・ダウンロードいただけます。

    こちらの商品はY2Kbさんからの受託販売商品です。輸送上の問題は当社が責任を負います。
    技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
