Qwiic - WM8960搭載 オーディオコーデックボード(ピンヘッダ実装済)

送料区分: 200

商品コード: SFE-BOB-21772

発売日: 2023-04-20

在庫数: 4

短いURL: ssci.to/8917

¥3,219 (税込)
¥3,219 - ¥3,219
Current price ¥3,219

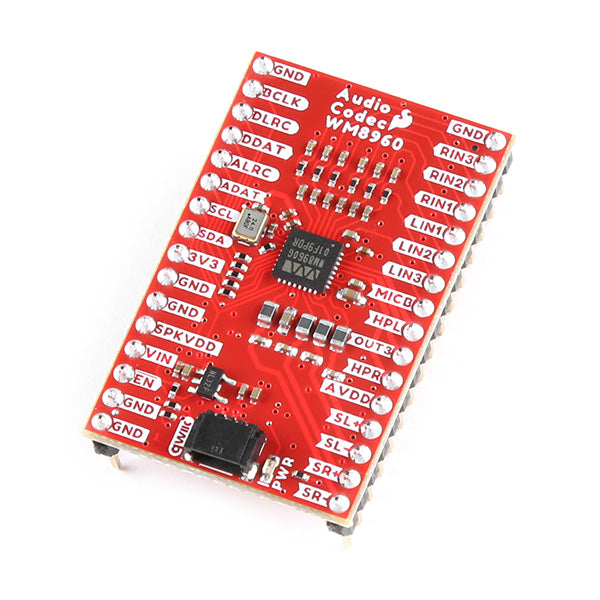

本製品はQwiic - WM8960搭載 オーディオコーデックボードのピンヘッダ実装版です。


1 W D級スピーカー/ヘッドフォンアンプを内蔵したローパワー高音質のステレオコーデックです。WM8960 はステレオのオーディオADC /DACとして機能し、標準オーディオデータプロトコルであるI2Sで通信します。本製品は多機能で、ライン/マイク入力の自動レベル制御(ALC)、プログラマブルゲインアンプ(PGA)、ポップ/クリックノイズ抑制、I2S設定とアナログオーディオパスの設定など、高度なデジタル信号処理機能を搭載しています。

アナログ入力ピンを6本備え、様々な信号ソースをADC入力に内部ルーティングすることが可能です。信号タイプには、ライン/マイクレベル(バランス/アンパランス入力)ソースが含まれ、コンピュータのサウンドカード、スマートフォンのヘッドフォン出力、エレクトレット・コンデンサーマイク、MEMSマイクからの入力が可能です。柔軟性のあるアナログ信号のルーティングには、PGAと複数段階のブーストが用意されているので、幅広いオーディオ信号レベルを受け入れることができます。

高効率D級ドライバーを搭載しているので、ポータブルオーディオ用に8 Ωスピーカー(1チャンネル最大1W)を駆動した場合でも、低発熱でバッテリーが長時間持ちます。また、16 Ωヘッドフォン(最大40 mW)を駆動することも可能です。

3Dエンハンサーをオンにすると、左右のチャンネルセパレーションが人工的に強調され、再生中に部屋の全方向から音が聞こえてくるように感じられます。単純なボリューム調整から3Dエンハンサーによるオーディオ再生まで、Arduinoライブラリによりオーディオコーデックの全機能を簡単に制御できます。

ブレッドボードとの接続用に、PCBの端に2.54 mmピッチでピンヘッダが実装されています。便利なQwiicシステムを使用すれば、コーデックのオーディオ設定に I2Cポートを手で配線する手間が必要ありません。ボード上には3.3 V給電を表示するLEDが搭載され、裏面のLEDジャンパをカットして無効にすることもできます。

アナログ(AVDD)とスピーカードライバ(SPKVD)に給電するには、VINピンに電源を接続する必要があります。内蔵のXC6222 3.3 V/700 mA 電圧レギュレータはアナログ回路用に電圧を降圧します。アナログ回路(AVDD -ISO)とスピーカードライバ(VIN/SPKVDD)用のピンが、それぞれ別電源で給電したいユーザー向けに用意されています。

Qwiicシステムとは

Qwiicシステムには、I2Cのセンサ、アクチュエータ、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。

特徴

  • DAC SNR 98dB(A特性)、THD -84 dB @(48kHz、3.3 V)
  • ADC SNR 94dB(A特性)、THD -82 dB @(48kHz、3.3 V)
  • ポップ/クリック音抑制
  • 3D エンハンスメント
  • ステレオD級スピーカーアンプ
    • < 0.1% THD (チャンネル当たり1 W、8 Ω BTL スピーカー)
    • 70 dB PSRR @217 Hz
    • 効率87 % (1 W出力時)
    • フレキシブルスイッチングクロック内蔵
  • ヘッドフォンアンプ
    • 出力 40 mW (16 Ω @3.3 V)
    • キャップレスモード対応
    • THD -75 dB @20 mW、SNR 90 dB(16 Ω 負荷)
  • マイクロフォンインターフェース
    • 疑似差動(高耐ノイズ性)
    • ローノイズマイクバイアス内蔵
    • プログラマブル ALC / リミッターとノイズゲート
  • 低消費電力
  • 低電圧電源
    • アナログ
      • 2.7 ~3.6 V(スピーカー最大5.5 V)
      • 標準値 3.3 V (3.3 V 電圧レギュレータ経由)
    • デジタル、 I/O
      • 1.71 ~3.6 V
      • 標準値 3.3 V (Qwiicまたは3.3 Vピン経由)
  • PLL搭載によるフレキシブルなクロック供給
  • サンプリングレート(kHz):8、11.025、12、16、22.05、24、32、44.1、48
  • XC6222 3.3V/700mA 電圧レギュレータ内蔵 ( AVDD用)
  • 1 x 4-ピンQwiic コネクタ
  • I2C アドレス: 0x1A
  • I2C プルアップ抵抗(2.2 kΩ)
  • LED:PWR
  • ジャンパ: LED、I2C、3.3V/SPKVD/VIN、AVDD-ISO
  • ボード寸法:25.4 mm x 40.6 mm

資料


製造元希望小売価格:18.50ドル(税別)
製造元の販売ページ:http://www.sparkfun.com/product/…

商品コード: SFE-BOB-21772
