M5StampS3用拡張基板

M5StampS3用拡張基板は、M5StampS3のGrove互換コネクタを使用した拡張機能を実現する基板です。
M5StampS3をはんだ付けして、4組のGrove互換コネクタ及び拡張ソケットピン8Pで外部デバイスと接続できます。
拡張ソケットのピン配置は、GND、5 V、SCL、SDAの配置にしてI²Cの表示デバイスなどを挿して使えます。

特徴

• M5StampS3専用

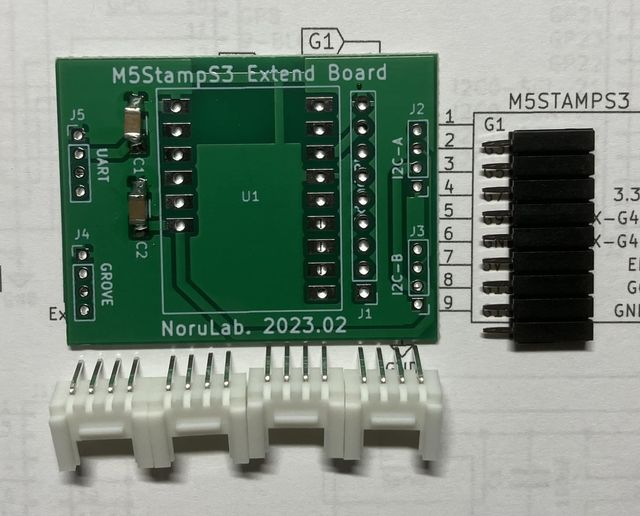

• 基板にヘッダーコネクタ、Grove互換コネクタ4組が同梱（はんだ付けが必要）
  • 4 x Grove互換コネクタ（1 x 汎用、1 x UART用、2 x I²C用）
• 拡張ソケット：9ピン
• 基板サイズ：31 mm × 41 mm 高さ 12 mm

接続可能なOLED

• I²C用SSD1306(128×64)：GND、VCC、SCL、SDA並びのコネクタ
• SPI用ST7735S(80×160)：GND、VCC、SCL、SDA、RES、DC、CS、BLK並びのコネクタ

説明書
- 説明書

資料
- 回路図、サンプルプログラム

注意
- M5StampS3、USBケーブル、Groveケーブル、LCDなどは付属しません。
- M5StampS3とGrove互換コネクタ及びソケットピンのはんだ付けが必要です。

こちらの商品は、のるLABさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: NORULAB-105
