Raspberry Pi用 I2C接続16x2液晶モジュール

送料区分: 200

商品コード: SSCI-089029

発売日: 2023-07-11

在庫数: 88

短いURL: ssci.to/8902

¥3,300 (税込)
¥3,300 - ¥3,300
Current price ¥3,300

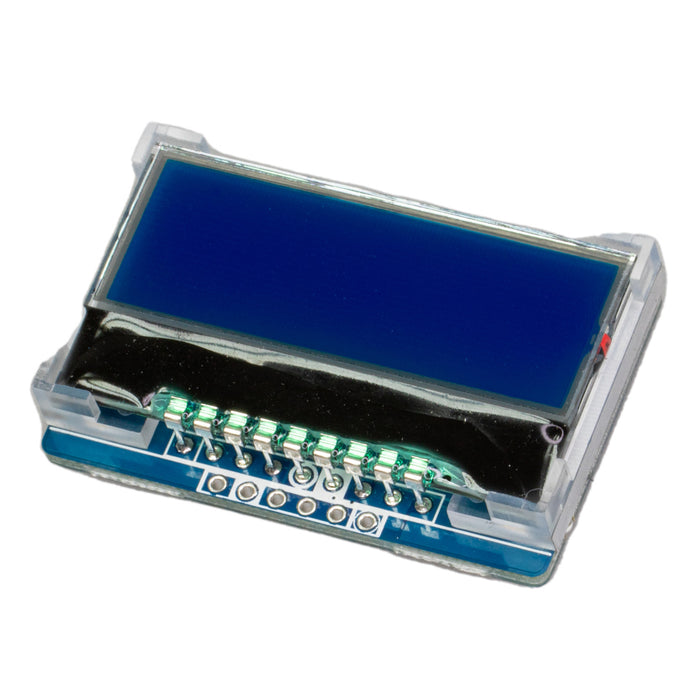

秋月電子通商で販売されている 16x2行のバックライト付き液晶モジュール(AQM1602Y-FLB-FBW)を搭載したピッチ変換基板です。文字は白色、バックライトは青色の液晶です。

インターフェースの I2C通信は外部と基板内部では独立してるので、Raspberry Pi とも直接接続できます。変換基板上のレベルシフター・電源回路により、5 V系・3.3 V系いずれのシステムとも接続できます。

イネーブル端子で I2Cバスから分離できるので、複数の液晶基板を同一のバス上に接続可能です。

製品仕様

  • キャラクターLCD パネル「AQM1602Y-FLB-FBW」使用
  • 文字は白色・背景は青色
  • バックライト付き
  • レベルシフター付き I2C インターフェース
  • バスイネーブル機能付き
  • 液晶リセット端子(オプション)
  • 3.3/5 V動作電圧対応
  • サイズ : 43.6 × 28.0 mm

ピン配置

ピンヘッダ・コネクタは実装されてません。使用用途に合わせてはんだ付けしてください。

Pin No.  ピン名
 1  VDD(3.3/5.0V)
 2  SDA
 3  SCL
 4  Enable
 5  GND
 6  Reset(基板裏の”SJ1” をショートすると利用できます)

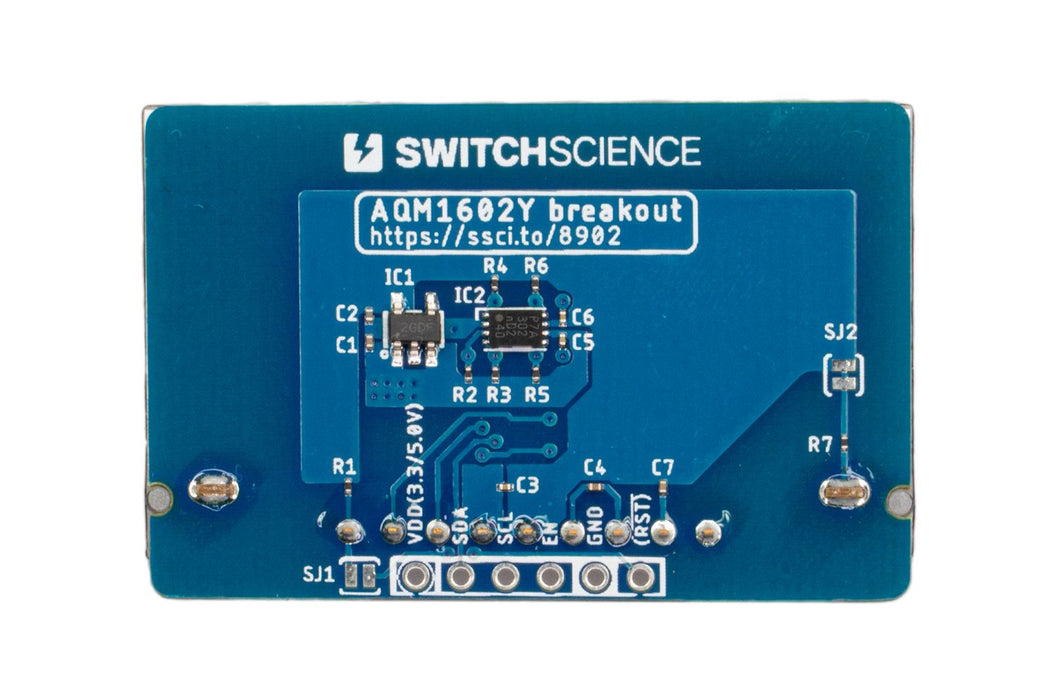

基板(表)

基板(裏)
