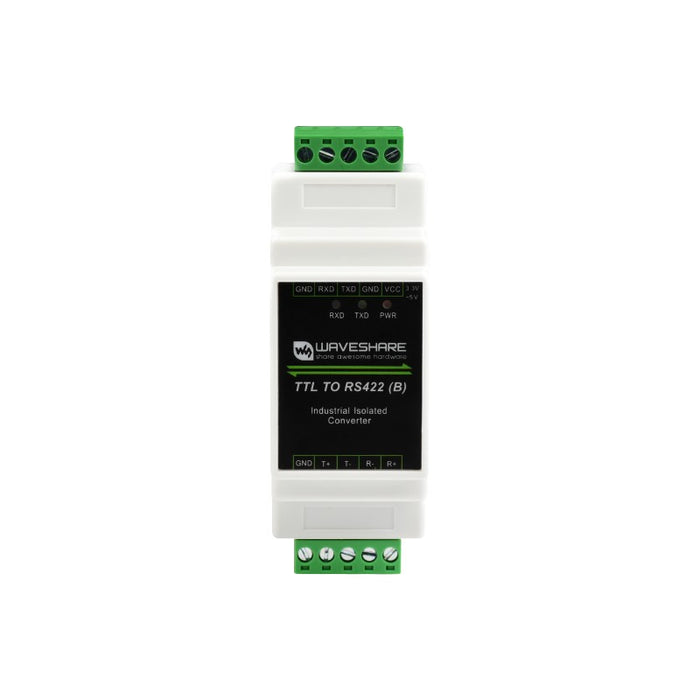

TTL TO RS422 (B)

産業・農業・IoT用途向に設計されたコンパクトな絶縁型シリアル（TTLレベル）－RS422変換器です。DINレールにマウントできます。RS422側は各種保護素子（自己復旧ヒューズと保護ダイオード、TVS（過渡電圧保護）ダイオード）により雷サージや過渡スパイク電圧等から効果的に保護されています。

特徴

• 全二重TTLレベル信号をRS422信号に変換できます。
  • 安定的に通信できる通信速度はケーブル長に依ります。
• 絶縁型電源回路内蔵によりRS422側電源は不要。
• オンボードの120 Ω終端抵抗：スイッチで有効／無効を切替可能。
• 各種保護素子（自己復旧ヒューズと保護ダイオード、TVS（過渡電圧保護）ダイオード）により雷サージや過渡スパイク電圧等から効果的に保護。

仕様

• 電源入力：3.3～5 V
• TTLレベルシリアル・電源コネクタ：スクリューターミナル
• TTLレベル側信号：TxD、RxD、GND
• RS485コネクタ：スクリューターミナル
• RS485側信号：T+、T-、R+、R-、SG
• 外形寸法：36.0 x 106.0 x 58.6 mm

資料

• Wiki

製造元希望小売価格：9.99ドル（税別）
製造元の販売ページ：https://www.waveshare.com/...

商品コード: WAVESHARE-23652
