SKU 8850

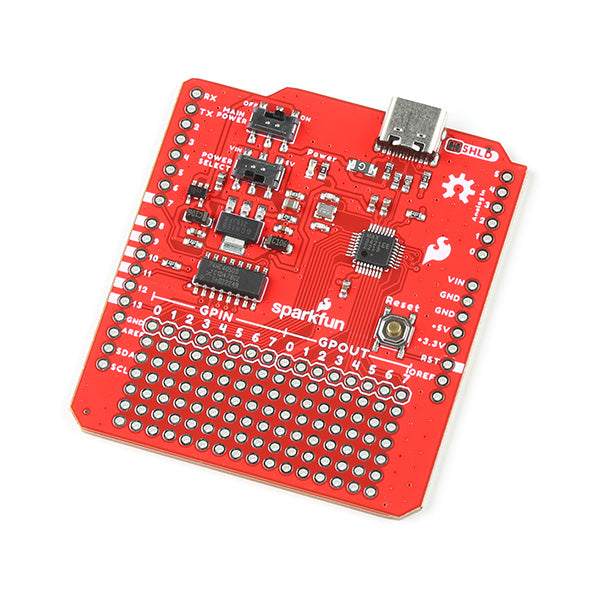

MAX3421E搭載 USB-C ホストシールド

送料区分: 200

商品コード: SFE-DEV-21247

発売日: 2023-03-13

在庫数: 6

短いURL: ssci.to/8850

¥7,654 (税込)
¥7,654 - ¥7,654
Current price ¥7,654

USBドライバのMAX3421Eを搭載した、ArduinoをUSBホストとして利用するためのシールドです。様々なUSB機器をArduinoへのインターフェースとして使えるようになります。従来製品と比べ、USB-AコネクタがUSB-Cコネクタに更新され、5 VまたはVinピンからシールドに電源を供給するオプションが追加されています。
Arduino側のピンはD7~D13を使用し、そのうちD10~D13はSPI接続用です。

※ピンヘッダは別売です。

仕様
MAX3421Eドライバ

  • USB通信速度:12 Mbps(最大時)
  • 動作電圧:3.0〜3.6 V
  • 消費電流
    • 45 mA(最大時)
    • 8.7 mA (アイドル時)
    • 30 - 60 µA (スタンバイ時)
  • SPIクロック速度:0~26 MHz
  • 動作温度:-40 〜 85℃

Arduinoシールド

  • Arduino接続部
    • SPIピン
      • SCK:D13
      • POCI:D12
      • PICO:D11
      • CS:D10
    • INT:D9
    • GPX:D8
    • RST:D7
  • リセットボタン(Arduinoボード用)
  • スイッチ
    • オン/オフ
    • 電源入力:Vin、5 V
  • USB-Cメスコネクタ
    • CCピン:CC1、CC2(56 kΩで5 Vプルアップ)

資料


製造元希望小売価格:34.95ドル(税別)
製造元の解説ページ:http://www.sparkfun.com/…
