ESP32純正ボード用モータードライバー

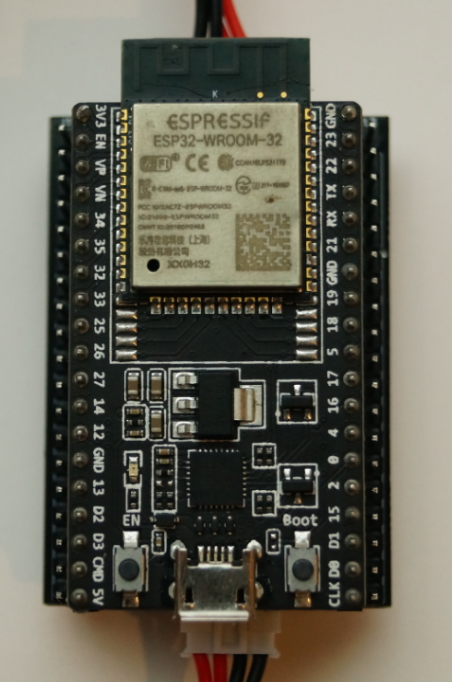

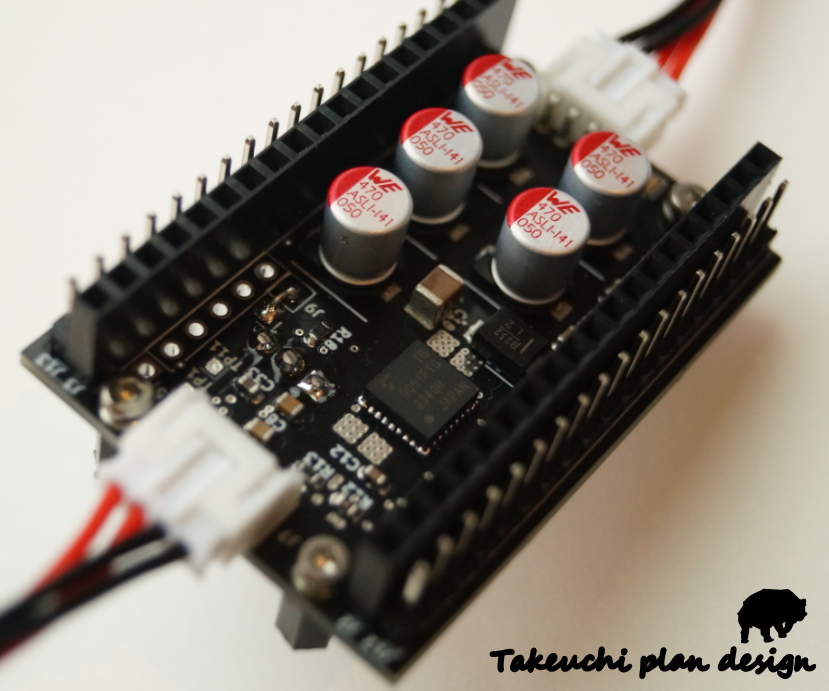

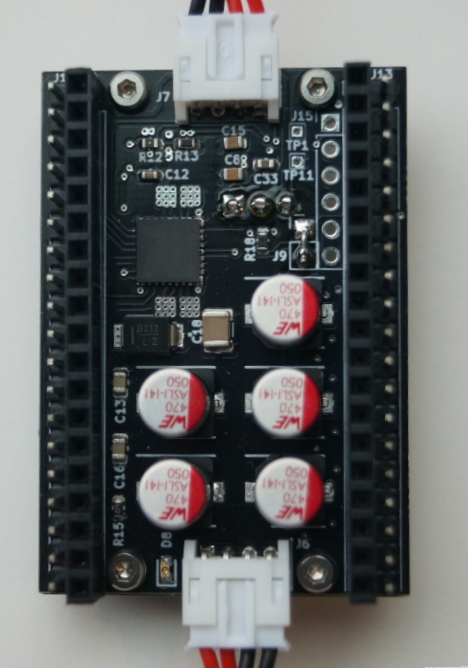

Espressif Systems社が販売しているESP32純正開発ボード（ESP32-DevKitC-32D/E）専用のモータードライバーです。ドライバーICとして、TOSHIBA製のTB9051FTGを搭載しています。純正ボード用に専用設計しているため、基板は、純正ボードと同形サイズとなっており、亀の子に接続することで、非常にコンパクトにモータードライバーをおさめることができます。

特徴

• 純正開発ボード（ESP32-DevKitC-32D/E）と亀の子接続できるコンパクトなモータードライバーです
• 基板側面にピンヘッダを配し、モーター駆動に使用する以外のピンにも簡単にアクセスすることできます。

仕様

• ドライバーIC：TB9051FTG
• 供給電源：7～28 V
• 最大出力電流：5 A
• 連続出力電流：2.8 A
• 電流センス：2.0 V/A
• 過電流保護、温度保護
• 基板サイズ（W×L×H）：35 mm × 50 mm × 10 mm

内容物

• 1x ESP32純正ボード用モータドライバ
• 2x PHコネクタ（4極メス、実装済み）
• 2x 2.54mmピッチピンヘッダ（19極、実装済み）
• 4x 樹脂スペーサ+M2ねじ

資料

• サポートページ

こちらの商品は、Takeuchi Plan Design @embeddedさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: TPD-006
