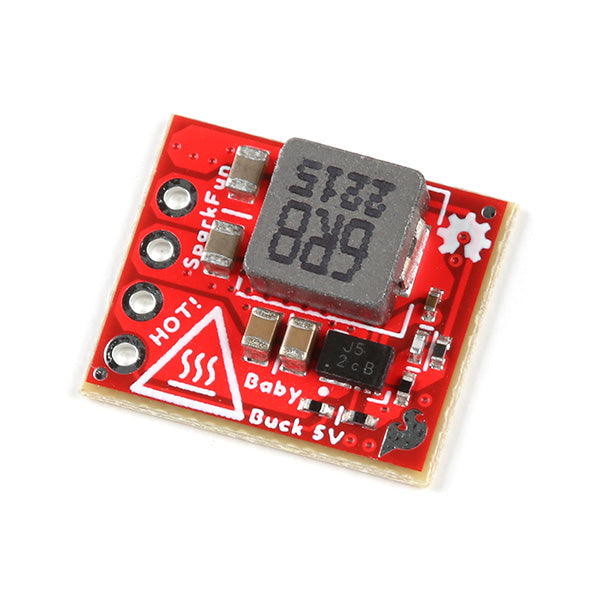

SparkFun BabyBuck - AP63357搭載 5V降圧レギュレータボード

送料区分: 200

商品コード: SFE-COM-21256

発売日: 2023-02-16

在庫数: 6

短いURL: ssci.to/8819

¥1,084 (税込)
¥1,084 - ¥1,084
Current price ¥1,084

3.8 〜32 Vの広範囲の入力電圧に対応する同期降圧コンバータDiodes社のAP63357を搭載した小型の5 V降圧レギュレータボードです。74 mΩ ハイサイドパワーMOSFET/40 mΩ ローサイドパワーMOSFETの完全一体型で、高効率の降圧DC/DC変換を実現します。

6〜32 Vの入力電圧から安定した5 V出力を提供し、最大定格32 Vの高電圧対応イネーブル(EN)制御ピンを備えています。ボード背面には小型銅パッドがあり、ヒートシンクを使って放熱することができます。

本製品は小型サイズ(1.60 cm x 1.32 cm)の降圧レギュレータボードで、フルサイズボードから最小限の機能に絞ったバージョンです。入出力電源はPTHピン4本で接続します。

注意:
AP63357の最大定格出力は3.5 Aですが、本ボードでは熱制限のため最大で3 Aです。3.5 Aを出力するには十分なアクティブ冷却が必要です。

仕様

降圧ボード

  • PCBレイアウト 1.60 x 1.32 cm
  • 4 x 2.54 mmピッチPTH(メッキスルーホール)ピン
    • VIN : 入力(6 V~32 V)
    • GND : 共通グラウンド
    • VOUT : 出力(安定化 5 V)
    • EN : イネーブル(プルアップで出力をイネーブル)
  • ヒートシンク用 メッキ銅パッド(1.27 x1.52 cm)

AP63357

  • 入力電圧 : 3.8~32 V
  • 連続出力電流 : 3.5 A
  • 基準電圧 : 0.8 V ± 1%
  • 22 µA 低静止電流(パルス周波数変調)
  • スイッチング周波数 : 450 kHz
  • パルス周波数変調(PFM)対応
    • 最大効率 86 %(5 mA軽負荷時)
  • EMI低減のため 独自ゲートドライバ設計
  • EMI低減のため周波数スペクトラム拡散(FSS)
  • 低ドロップアウト(LDO)モード
  • パワーグッドインジケータ(5 MΩ 内部プルアップ付き)
  • UVLO調整のため高精度イネーブル閾値
  • 保護回路
    • 低電圧ロックアウト(UVLO)
    • 出力低電圧保護(UVP)
    • サイクル単位ピーク電流制限
    • サーマルシャットダウン

資料


製造元希望小売価格:4.95ドル(税別)
製造元の販売ページ:https://www.sparkfun.com/products/...

商品コード: SFE-COM-21256
