MyoWare 2.0 筋電位センサベーシックキット(v2.0.4)
送料区分: 650
商品コード: SFE-KIT-21267
発売日: 2023-02-13
在庫数: 14
短いURL: ssci.to/8811
本製品は、MyoWare 2.0 筋電位センサベーシックキットのマイナーバージョンアップ版です。MyoWare 2.0 筋電位センサが、v2.0.4にアップデートされました。
変更点は以下の4点です。
- PCB 厚さを増加。
- スナップコネクタボタンがメッキ無しスルーホール(NPTH )に変更。
- 清掃しやすいように、スロット付きスナップコネクタボタンのフットプリントを更新。
- リファレンスピンのジャンパパッドのサイズを変更。
MyoWare 2.0 筋電位センサベーシックキットは、筋肉の活動の測定や視覚化のために最低必要なものが含まれた、Arduino対応のオールインワン筋電位(EMG)センサキットです。
MyoWare 2.0 LEDシールドをはめ込み、EMG センサパッドを取り付け、センサを筋肉のグループに装着するだけで、簡単に筋活動を測定できます。
本キットには、以下のものも付属します。
- 簡単にシールドを外せる小型ドライバ
- 40 mAh LiPoバッテリーの充電、またはマイクロコントローラをコンピュータに接続するためのUSB A/Cケーブル
- 大きな筋肉のグループに接続するためのMyoWare 2.0 リファレンスケーブル
本キット付属のMyoWare 2.0 筋電位センサは、一から設計し直され、新しく使い易くてコンパクトなデザイン、最新の優れたチップセットによってアップグレードされ、センサの性能と信頼性を向上させました。センサは一般には表面筋電(EMGまたはsEMG)と呼ばれる筋肉の活動を筋肉の電位により測定します。脳が筋肉を収縮させるように伝えると、電気信号が筋肉に送られ、運動単位(motor unit:筋肉の力を発生する筋繊維の束)が動員されはじめます。
筋肉を強く収縮させると、大きな筋力を発生させるために大量の運動単位が動員され、筋肉の電気的活動も増加します。本製品はフィルタ後、整流された筋電位活動を分析し、筋肉がどれだけ収縮されたかを表す信号をアナログ電圧(0~VIN V、VINは電源電圧)で出力します。

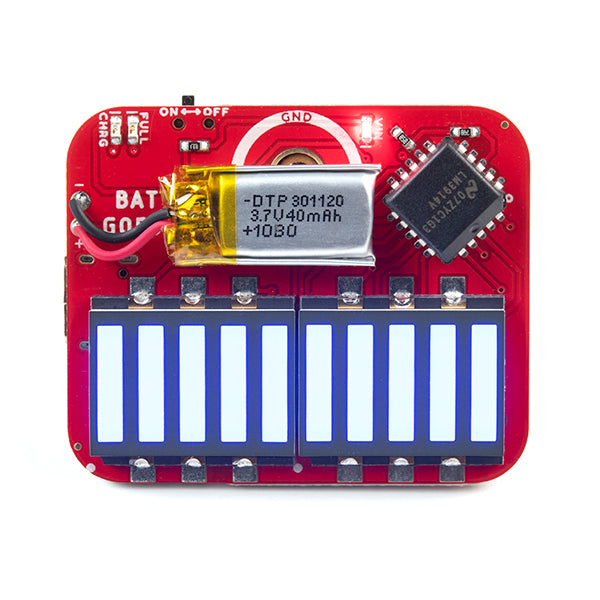

革新的なコネクタシステムの採用によって、MyoWare 2.0 LEDシールドとの接続にハンダ付けは不要です。青色の10セグメントバーグラフで測定信号を視覚的に表示します。筋肉活動が活発になると、ボード上のLEDの点灯が上昇します。
このキットは、MyoWare 2.0 Muscle Sensor Guideで紹介されている、スタンドアローンの例に沿ってマイクロコントローラーを必要としない構成となっています。トレーニング中の筋肉活動量の測定、教材やハロウィーンコスチュームへの筋電気の導入などに使用できます。
MyoWare2.0エコシステムのどのボードを選ぶか、自信がなければ、 MyoWare 2.0筋電位センサ開発キットをご確認ください。
注意:MyoWare2.0 エコシステムのボードは、人間や他の動物の病状や健康状態などの診断、治癒、緩和治療、あるいは病気の予防を意図されたものではありません。
MyoWare 2.0 エコシステムは、Advancer Technologies社製の低価格なArduino互換のオールインワンEMGセンサMyoWare 2.0 筋電位センサと、簡単に接続できるシールドから構成されています。これは革新的なコネクタシステムで、コンパクトでロープロファイルのシールドを簡単にパチンとはめ込み、マイクロコントローラのアナログ入力に接続し、対象となる筋肉の、生の/フィルターされた/整流後の筋電位を測定でき、ボード間のハンダ付けによる接続も不要です。

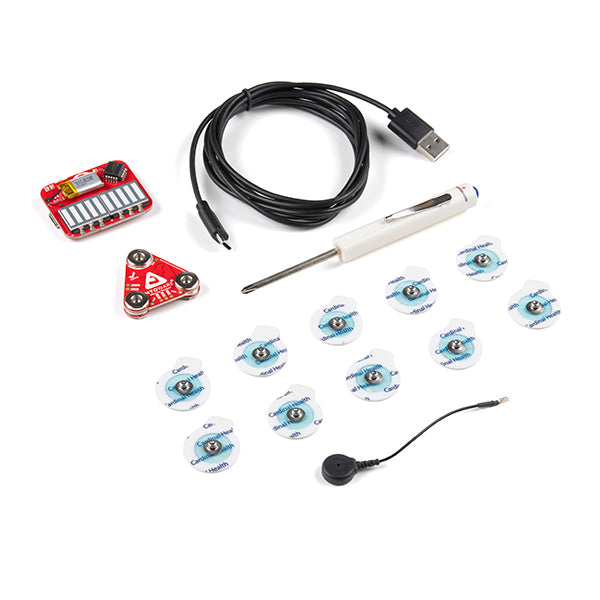

内容物
- 1 x MyoWare 2.0 筋電位センサ(v2.0.4)
- 1 x MyoWare 2.0 LEDシールド
- 1 x リバーシブルUSB A/C ケーブル- 2 m
- 1 x 使い捨て表面EMG/ECG/EKG 電極- 24 mm (10 パック)
- 1 x MyoWare 2.0 リファレンスケーブル
- 1 x SparkFun ミニスクリュードライバ
注:本製品にはマイクロコントローラは含まれていません。本製品は筋電位センサを使い始めるためのベーシックキットです。筋電位センサとマイクロコントローラ/シングルボードコンピュータを接続するには、ワイヤやピンヘッダを使ってハンダ付けする必要があります。シングルボードコンピュータに直結する場合は、ADコンバータとUSBアイソレータが必要です。
資料
- ボード寸法
- 接続ガイド
- Advancer Technologies: MyoWare 2.0
- MCP73831 データシート
- ポリマーリチウムイオンバッテリー(40 mAh)
- Arduino リファレンス言語:ArduinoBLE ライブラリ
- GitHub 参考レポ
- MyoWare 2.0 エコシステムのページ
製造元希望小売価格 : 74.95ドル
製造元の販売ページ : https://www.sparkfun.com/products/...
商品コード: SFE-KIT-21267
