SKU 8805

Qwiic - STTS22H搭載 温度センサ

送料区分: 200

商品コード: SFE-SEN-21262

発売日: 2023-02-06

在庫数: 2

短いURL: ssci.to/8805

¥1,184 (税込)
¥1,184 - ¥1,184
Current price ¥1,184

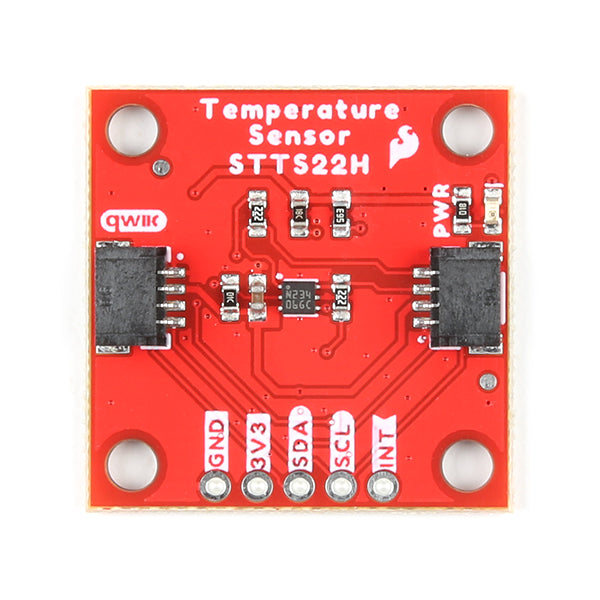

超低消費電力で高精度なST Microelectronics 社製デジタル温度センサSTTS22H をベースにした、Qwiicフォームファクタのブレークアウトボードです。STTS22Hは、工場出荷時校正によりアプリケーションレベルでの校正不要で、動作温度全域に対して±0.5°Cと最上級の精度性能を実現します。

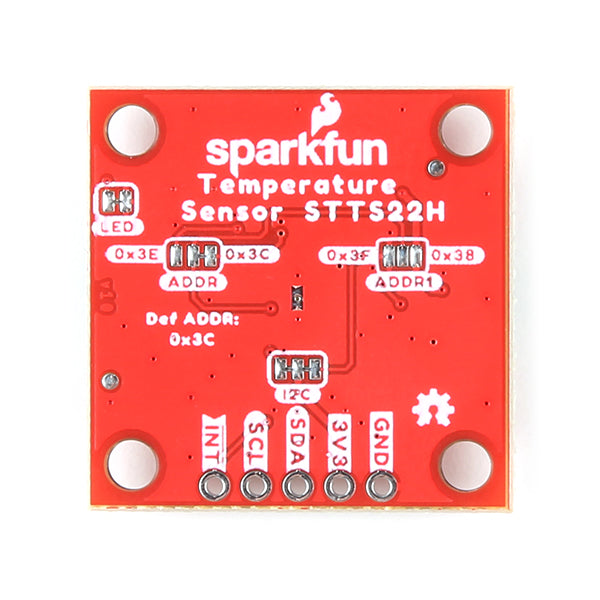

センサ動作モードはユーザが設定可能で、さまざまな出力データレート(1 Hzまで)またはバッテリー節約のためワンショットモードを選択できます。ワンショットモードでは、センサ消費電流は1.75 µAまで低下します。ペリフェラルアドレスもユーザ設定可能で、ボード裏面のジャンパを操作して最大四つの異なるアドレスを指定できます。さらに割込みピンが用意され、ユーザが選択した高/低温の閾値を超えた場合にアプリケーションに信号を送ることができます。

Qwiicシステムを使用しているので接続は非常に簡単です。ボードにはI2C通信用に2.2 kΩのプルアップ抵抗が内蔵されています。同一バスにI2Cデバイスを複数接続している場合、無効にすることもできます。

Qwiicシステムとは

Qwiicシステムには、I2Cのセンサ、アクチュエータ、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。

特徴

  • I2Cインターフェース使用(Qwiic対応)
  • 選択可能な4アドレス:0x3C(デフォルト)、 0x3E、0x38、0x3F
  • 動作温度: -40 ~125°C
  • 温度精度(最大): ± 0.5°C (-10 ~60°C)
  • 動作電圧:1.5 ~3.6 V
  • Qwiicケーブルを使えば通常3.3 V
  • 超低消費電流:1.75 µA(ワンショットモード)
  • プログラム可能な閾値での割り込みピン
  • プログラム可能な動作モード:
    • フリーラン、ワンショット、低速出力データレート
  • NIST トレーサビリティ
  • Qwiicフォームファクタ

資料


製造元希望小売価格:5.95ドル(税別)
製造元の販売ページ:http://www.sparkfun.com/product/…

商品コード: SFE-SEN-21262
