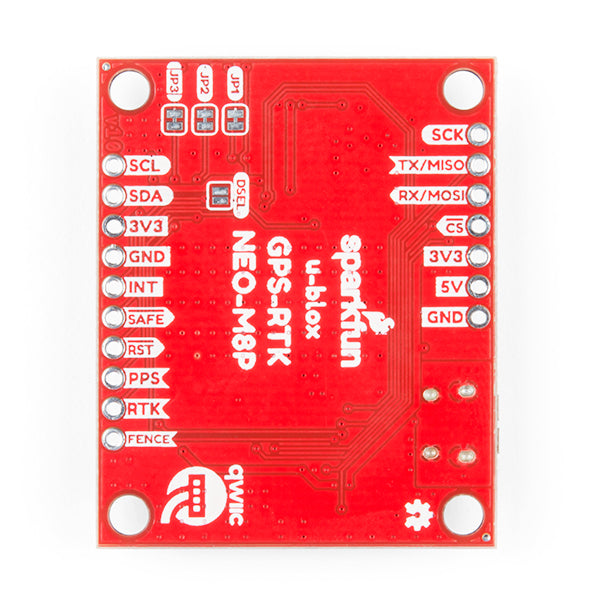

Qwiic - NEO-M8P-2搭載 GPS-RTKボード
送料区分: 200
商品コード: SFE-GPS-15005
発売日: 2023-02-10
在庫数: 5
短いURL: ssci.to/8802
u-blox社のGNSS/GPS測位ソリューション用高精度モジュール NEO-M8P-2 を搭載した GPS-RTK ブレークアウトボードです。誤差25 mm以内で測位でき、移動局/基地局両方の運用が可能です。Qwiicシステムの採用により、システムとの接続にはんだ付けは不要ですが、ブレッドボードでも使用できるように、2.54ミリピッチのピンも引き出しています。
初回測位時間(time-to-first fix)を劇的に短縮するウォームスタートを助ける充電バッテリーを追加したため、最新のモジュール構成と衛星データを最大2週間保存できます。また、RTCMデータを生成できない従来バージョンのモジュールとは異なり、基地局となってRTCM 3.x補正データを生成する測量モードも搭載しています。
本モジュールの構成オプションは多数あり、ジオフェンシング、変更可能なI2Cアドレス、可変更新レート、そして高精度RTKソリューションを最大4 Hzに増やせます。GPS-RTKには、USB(COMポートとして)、UART(3.3 V TTLレベル)、I2C(Qwiicコネクタまたはピン経由)、SPIの4つの通信ポートがあります。
注意
NEO-M8P-2のI2Cアドレスは 0x42で、ソフトウェアで設定可能です。ひとつのバスで複数のNEO-M8P-2モジュールと通信するには、マルチプレクサが必要です。 Qwiic Mux拡張基板をご検討ください。
Qwiicシステムとは
Qwiicシステムには、I2Cのセンサ、アクチュエーター、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。
特徴
- 電圧:5/3.3 V(ただしロジック電圧は3.3 V)
- 電流:35 mA 未満 (コンステレーションとトラッキング状態により異なる)
- 初回測位時間:29 秒 (コールド)、1 秒 (ホット)
- 最大ナビゲーションレート:
- PVT(UBXバイナリプロトコル上の基本位置)- 10Hz
- RTK - 5 Hz
- ムービングベースライン RTK - 4 Hz
- Raw - 10 Hz
- 水平位置精度:
- 2.5 m (RTK無効)
- 0.025 m(RTK有効)
- 2 x Qwiicコネクタ
- 重量:6.3 g
- 寸法:40.6 mm x 33 mm
資料
- 回路図
- Eagleファイル(ダウンロード)
- 接続ガイド
- What is GPS RTK?
- データシート (NEO-M8P)
- 製品概要(NEO-M8P)
- ハードウェアインテグレーションマニュアル(NEO-M8P)
- レシーバー説明 (u-blox 8/M8)
- u-blox ECCN
- RTCM 出力サンプル
- Arduino ライブラリ
- GitHub
製造元希望小売価格:264.95ドル(税別)
製造元の販売ページ:https://www.sparkfun.com/products/
商品コード: SFE-GPS-15005
