SKU 880

5方向スイッチモジュール

送料区分: 200

販売終了

商品コード: SFE-BOB-11160

発売日: 2012年3月26日

Sold out
¥419
¥419 - ¥419
Current price ¥419

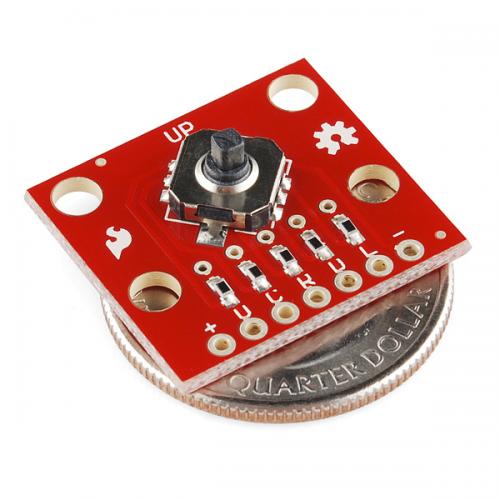

5方向タクトスイッチモジュールです。
上下左右とセンタークリックがそれぞれON/OFFで出力されます。
プルアップ接続なので、ボタンが押されていない時:HIGH/押されている時:LOWが出力されます。
VCCとGNDを逆に接続してプルダウン(ボタンが押されていない時:LOW/押されている時:HIGH)で使用することも可能です。

この製品はLとRの表示が逆になっているようです。(機能的には問題ありません)
次のリビジョンで修正されるそうです。

資料:
回路図[PDF]
データシート[PDF]

製造元の販売ページ:http://www.sparkfun.com/...
製造元希望小売価格:5.95ドル

この商品は販売終了です。代替品があります。
