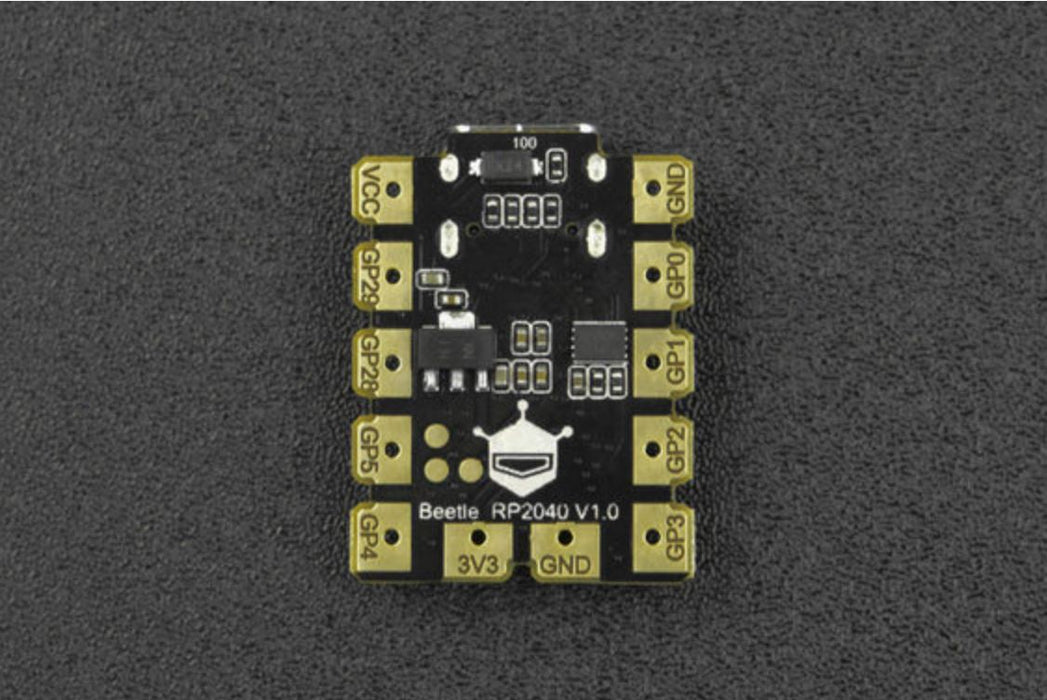

DFRobot Beetle RP2040ミニボード

Raspberry Pi財団のRP2040チップ（デュアルコアArm Cortex-M0+）を採用したマイコンボードを27 x 20 mmのコンパクトサイズに収めています。パワフルで消費電力が少ないため、ウェアラブルや小型の機器の製作に適しています。

初心者向けのやや大きめのパッドを採用することでハンダ付けの難易度を下げ、I²C、UART、SPI、GPIO、アナログ入力等のRP2040の機能を有効に使うべく厳選されたピンを引き出しています。USB Type-Cインターフェースにも対応し、電源供給やコード書き込みに使用できます。リセットボタン、ブートボタン、LEDも搭載しデバッグが簡単に行えます。

プログラミングには初心者でも使いやすいArduino IDEを使用できます（RP2040を採用しているので、C++やMicroPythonでも開発できます）。

注意

本製品のGPIOパッドはすべて3.3 Vです。CPUの破損を防ぐため3.3 Vより大きな電圧での入力は避けてください。なお電源パッド（3.3～5 V）に関しては内蔵のレギュレータを介して3.3 Vを生成するため、5 V入力が可能です。

特徴

• パワフルなRP2040採用：デュアルコアArm Cortex-M0+プロセッサ、最大133 MHz動作、264 KB RAM
• 2 MBのフラッシュメモリ
• 8 x GPIO／2 x I²C／2 x UART／1 x SPI／2 xアナログ入力（マルチプレクスされています）
• 1 x LED（緑色）
• USB Type-Cインターフェース：USB 1.1互換
• 27 x 20 mmの小型サイズ
• 初心者でも使いやすい大きなパッド

仕様

• MCU：RP2040
  • クロック周波数：最大133 MHz
  • オンチップRAM：264 KB
  • 8 x GPIO ／2 x I²C／2 x UART／1 x SPI／2 xアナログ入力（マルチプレクスされています）
• 2 MB QSPI接続フラッシュメモリ
• 1 x LED（緑色）
• 1 x リセットスイッチ
• 1 x ブートスイッチ
• 1 x USB Type-Cコネクタ：接続スピードはUSB 1.1相当（フルスピード12 Mbit/秒）接続になります
• 接続パッド：無電解金めっき仕上げ
  • パッドサイズ：4 x 3.5 mm
  • パッド間隔：5.08 mm（一般的なICピッチユニバーサル基板でパッド二つおきに相当）
  • パッド数：4 x 電源用、8 x I／O用
• C++、MicroPython、およびArduino Cプログラミングをサポート
• 外形寸法：約27 x 20 mm


資料

• 製品wiki
  • ArduinoIDE開発環境設定
  • "Lチカ"例
  • スイッチ読取例
  • アナログ入力例
  • サーボ制御例
  • その他、多くの接続図・プログラム例があります。
• RP2040データシート
• 回路図
• Python SDK

製造元希望小売価格：6.90ドル（税別）
製造元の販売ページ：https://www.dfrobot.com/...

商品コード: DFROBOT-DFR0959
