SKU 8780

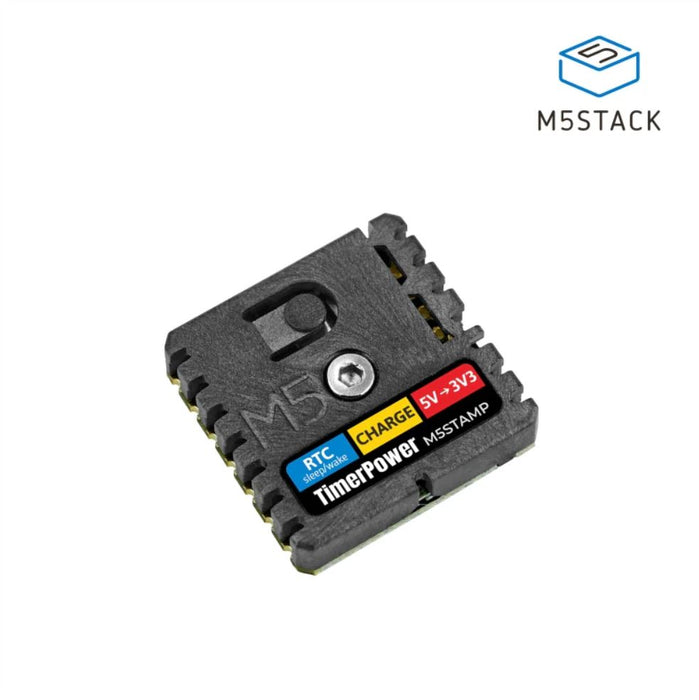

M5Stamp タイマー/電源制御モジュール

送料区分: 200

商品コード: M5STACK-S005

発売日: 2023-02-20

在庫数: 32

短いURL: ssci.to/8780

¥1,177 (税込)
¥1,177 - ¥1,177
Current price ¥1,177

M5Stampシリーズ用の低消費電力タイマー/電源制御モジュールです。I2Cバス接続のリアルタイムクロック(RTC)IC、1セルリチウムイオン電池用充電制御IC、3.3 Vと5 VそれぞれにDC/DCコンバータ等を備えています。RTCによるウェイクアップ、マニュアルスイッチによるウェイクアップやスリープなどがM5Stampシリーズで可能になります。

特徴

  • RTCはHY2.0-4Pコネクタでも利用可能
  • 面実装、DIP(2.54 mmピッチ)、空中配線で実装できる端面スルーホールランド
  • マニュアルまたはソフトウェアによるウェイクアップ/ハイバネーション
  • リチウムイオン電池の充電・3.7 Vから5 Vへの昇圧
  • 3.3 V出力DC/DCコンバータ

仕様

  • 外部電源入力:5 V
  • リチウムイオン電池充電制御部
    • 使用IC:TP4057
    • 対応電池:1セル 3.7 V リチウムイオン/LiPo電池
  • 1 x 押しボタンスイッチ(マニュアル操作用)
  • RTC部
    • RTC IC: BM8563
    • I2Cアドレス:0x51(デフォルト)、0xA2(書込)、0xA3(読出)
  • DC/DCコンバータ(5 V用)
    • 使用IC:SY7088
  • DC/DCコンバータ(3.3 V用)
    • 使用IC:SY8089
  • 電源インジケーターLED
  • モジュール寸法:20 x 20 x 5 mm
  • モジュール重量:2.6 g

内容物

  • 1 x M5Stamp タイマー/電源制御モジュール
  • 1 x HY2.0-4Pコネクタ
  • 1 x 六角レンチ

資料


製造元希望小売価格:6.95ドル(税別)
製造元の販売ページ:https://shop.m5stack.com/...

商品コード: M5STACK-S005
