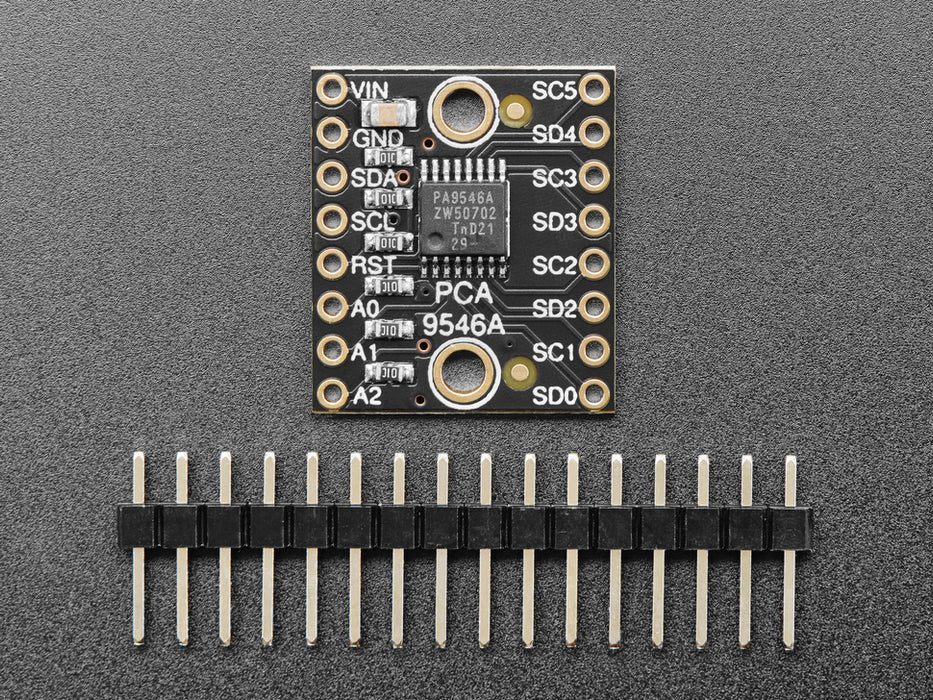

PCA9546搭載4ch I2Cマルチプレクサ

PCA9546を搭載したI²Cマルチプレクサです。一台のマイクロコントローラに同じI²Cアドレスを持ったデバイスを四つまで追加でき、選択されたI²Cポートとの間でコマンドをやり取りできます。

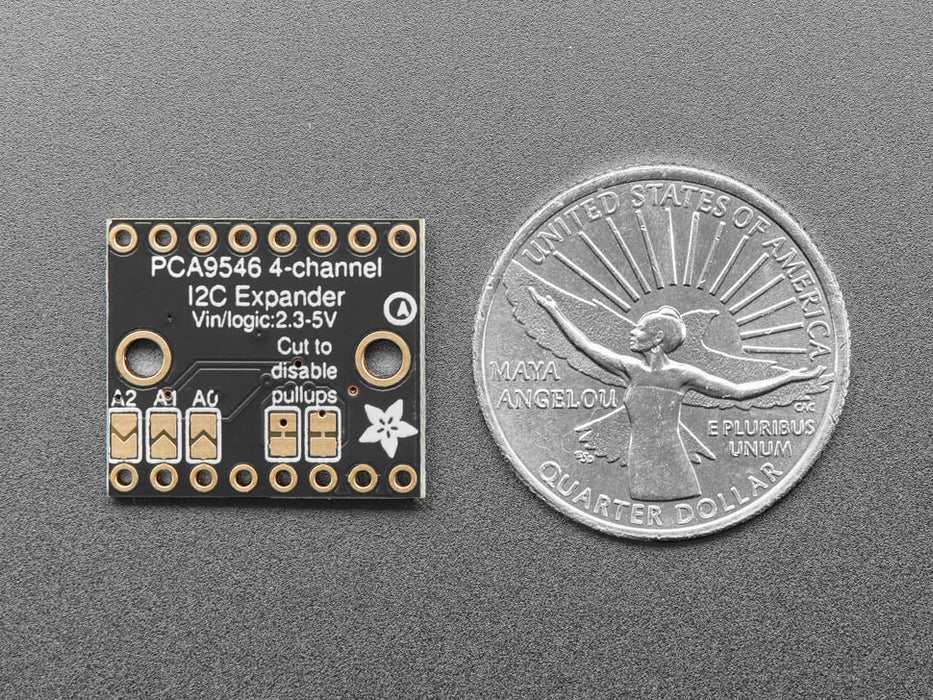

マルチプレクサのI²Cアドレスはデフォルト0x70（裏面ジャンパーで0x70から0x77まで変更可）で、任意のマルチプレクサ出力番号をポートに書き込めば、以後パケットはそのポートに転送されます。理論的には、0x70から0x77の各アドレスに本製品を配置して、同一I²Cアドレスのデバイスを32個（4 × 8）制御することができます。

PCA9546は3 V/5 V対応しており、異なるロジック電圧のマイコンでも使用することができます。

注意

• ケーブルやセンサは別売りです。

仕様

• 製品寸法：20.5 x 17.7 x 2.6 mm
• 製品重量：2.3 g

資料

• チュートリアル
• チュートリアル（Working with Multiple Same Address I2C Devices）

製造元希望小売価格 : 3.95ドル
製造元の販売ページ : https://www.adafruit.com/product/...

商品コード: ADA-5663
