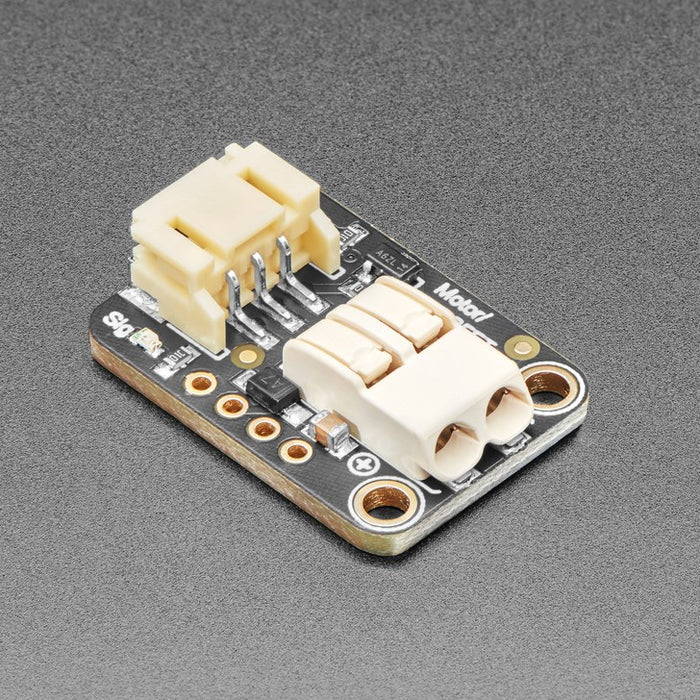

Adafruit MOSFETドライバ

ソレノイドやモーター、LEDなどを駆動できるMOSFETドライバ基板です。電源に3 ~ 30 Vを供給して最大3 Aまでの電流を流せます。ロジック電圧は3 ~ 20 V程度と幅広いので、様々なマイコンボード等で使用できます。また還流ダイオードを搭載しているので、インダクタンスを持つ素子の接続にも対応可能です。接続にはJST PHコネクタとターミナルブロックを用い、ハンダ付けなしで使用できます。

注意

• JST PHコネクタは継続電流で約2 Aまでを許容しています。そのため、連続で最大1.5 A （ピーク3 A）までの電流でご使用ください。

仕様

• 電源電圧：3 ~ 30 V
• ロジック電圧：3 ~ 20 V
• 最大瞬間電流：3 A
• 最大継続電流：1.5 A
• 寸法：25.4 x 17.7 x 7.2 mm
• 重量：2.4 g

資料

• 使用ガイド
• 回路図
• AO3406データシート
• トランジスタドライバチュートリアル

使用例

製造元の販売価格：3.95ドル
製造元の販売ページ：https://www.adafruit.com/product/5648

商品コード: ADA-5648
