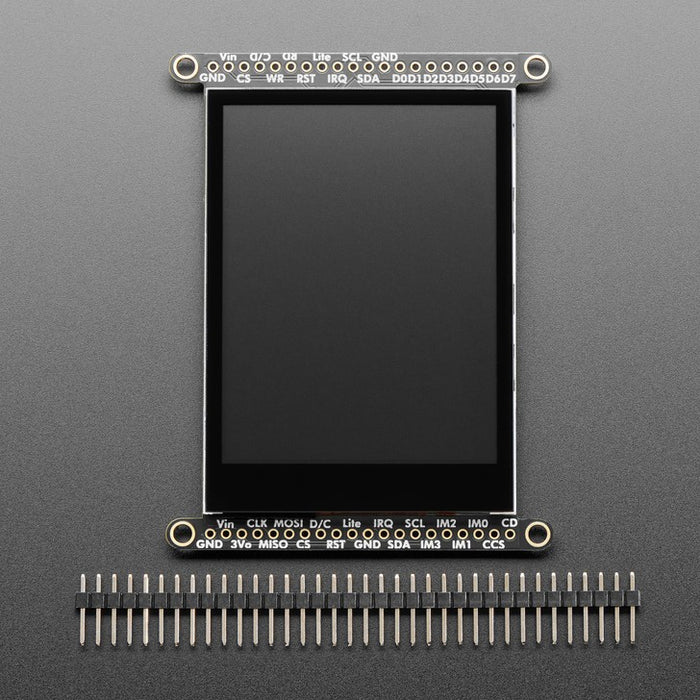

静電容量式 2.8インチ TFT タッチLCD ブレークアウトボード(microSDカードスロット付き)

送料区分: 650

商品コード: ADA-2090

発売日: 2023-03-01

在庫数: 7

短いURL: ssci.to/8740

¥6,174 (税込)
¥6,174 - ¥6,174
Current price ¥6,174

2.8インチ、240 x 320ピクセルのカラー 静電容量式タッチスクリーンLCDです。白色LED 4個をバックライトに使用しているため明るく鮮やかです。各RGBピクセルは個別にコントロールでき、128 x 64 モノクロディスプレイよりも高い解像度を有しています。静電容量式 1点タッチのタッチスクリーンを備えており、スクリーン上のあらゆる点でタッチを検知できます。

RAMバッファつきのコントローラが搭載されているため、マイクロコントローラでの設定がほとんど必要ありません。8ビットとSPIの2モードで使用できます。8ビットモードでは、ディスプレイとのデータのやり取りにデジタルデータ用ライン 8本とデジタルコントロール用ライン 4~5本(計12本)が必要です。SPIモードでは5ピンのみで接続が可能です(SPIデータ入力、データ出力、クロック、SELECT、D/C)。タッチスクリーンのコントロールには更にI2Cピン2本が必要です。

使用に便利なブレークアウトボード状になっており、一端でSPI接続、もう一端で8ビット接続が可能です。どちらも3~5 Vに対応で、高速レベルシフタを備えているため、あらゆるマイクロコントローラと使用できます。SPIモードで使用する場合には、オンボードのmicroSDカードスロットを使用して画像の表示も可能です(microSDカードは製品に含まれません)。

ピクセル、線、四角形、テキストなどの描画が可能な8ビットインターフェース用のグラフィックライブラリが用意されています。ライブラリは完全オープンソースです。SPI用にも別にライブラリが用意されています。タッチスクリーン用のインターフェースライブラリも提供されています。

EYESPI規格のフリップトップ式FPCコネクタも備えており、18ピン 0.5 mmピッチのFPCケーブルでディスプレイ(SPI)とタッチスクリーン(I2C)に接続が可能です。ヘッダのハンダ付けが必要なく便利です。ボード裏面のSPIモードジャンパを閉じたい場合にはハンダ付けが必要です。

Arduino型のマイクロコントローラを使用する場合には、同様のディスプレイを搭載したAdafruit 2.8インチ TFTタッチシールド v2(静電容量方式)がおすすめです。

仕様

  • ボードサイズ : 81.3 mm x 62.5 mm
  • スクリーンサイズ : 69.6 mm x 45.2 mm
  • 取付穴 : 76.2 mm x 57.2 mm
  • 重量 : 44 g

資料


製造元希望小売価格 : 39.95ドル
