L76K GPSモジュール

送料区分: 200

商品コード: WAVESHARE-23721

発売日: 2023-02-03

在庫数: 15

短いURL: ssci.to/8729

¥2,519 （税込）
¥2,519 - ¥2,519
¥2,519

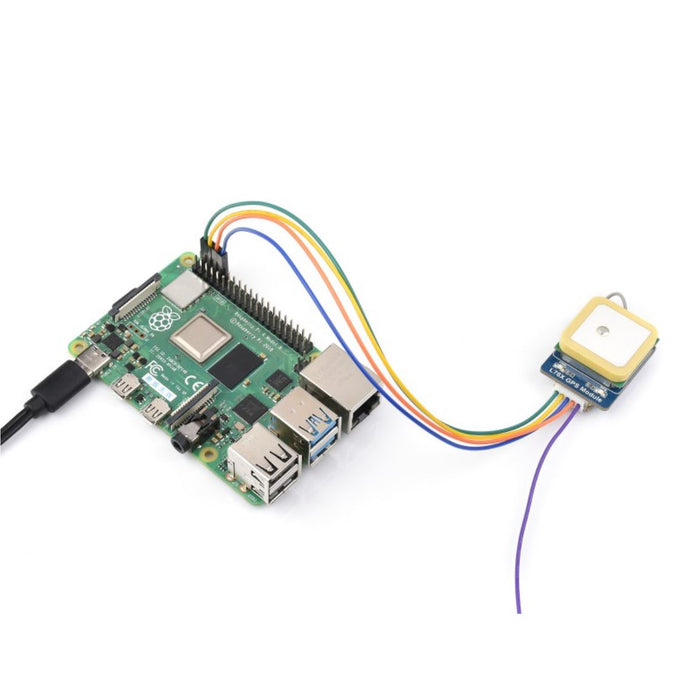

米国のGPS・中国のBeidou・日本のQZSS（みちびき）などの衛星測位システムに対応するAT6558Rチップを搭載した汎用のGPSモジュールです。ドキュメントにはRaspberry Pi・Jetson Nano・Arduino・STM32それぞれとの接続例を含む開発資料が用意されています。

仕様

  • 対応測位システム：GPS / Beidou / Glonass / QZSS
  • 動作電圧：2.7～5 V
  • インターフェース：UART 9600 bps（4800～115200 bps）
  • バックアップ用二次電池搭載
  • 基板寸法：25.5 × 32.5 mm
  • GPS部仕様
L76K GPSモジュール（本製品）
GNSS GPS/GLONASS/BDS/QZSS
CHIP PLATFORM AT6558R
L1バンド受信機 チャンネル数 32（追跡）/ 72（取得）
SBAS サポートしません
A-GNSS サポート
感度 取得 -148 dBm
再取得 -160 dBm
追跡 -162 dBm
起動時間  コールドスタート 30秒（自律）／5.5秒（AGNSS）
ホットスタート 2秒（バックアップ時）
水平位置平均誤差半径 2.0 m
速度誤差 0.1 m/S
加速度誤差 0.1 m/S2
時間誤差 30 ns
更新レート 5 Hz

内容物

  • 1 × L76K GPSモジュール
  • 1 × 接続ケーブル（約23 cm・片側はQI/2550コネクタ（メス）になっています）

資料

製造元希望小売価格：13.99ドル（税別）
製造元の販売ページ：https://www.waveshare.com/...
