SKU 8724

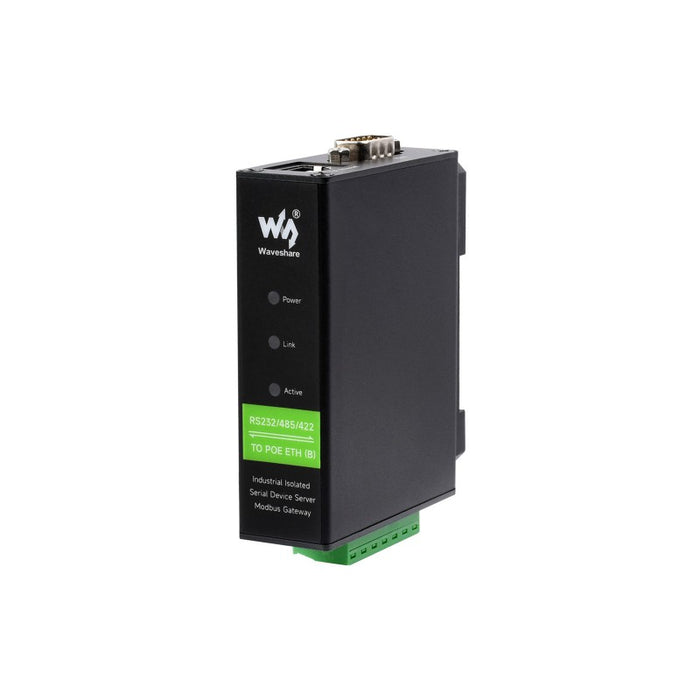

RS232/485/422シリアル-PoEイーサネット変換サーバ
送料区分: 650
商品コード: WAVESHARE-23626
発売日: 2023-02-03
在庫数: 11
短いURL: ssci.to/8724
¥4,862
(税込)
¥4,862
-
¥4,862
Current price
¥4,862
RS232/485/422機器のデータ収集を行う、DINレールマウント可能な産業用シリアルサーバです。PoEイーサーネット対応で、Modbus/MQTTゲートウェイ、RS485-JSON変換など多機能に対応しています。
仕様
モデル名 | RS232/485/422 TO POE ETH (B) |
製品タイプ | シリアルサーバ、Modbusゲートウェイ、MQTTゲートウェイ |
基本機能 | RS232/485/422とイーサーネットの間での双方向透過データ転送 |
通信インターフェース | RS232/485/422 × 1、イーサーネットポート × 1 |
電源 | DC電源ジャック、 6 ~ 36 V DC ネジ端子、PoE ネットワークポート |
絶縁保護 | 電源絶縁、信号絶縁 |
通信インターフェース | |
イーサーネット | PoE ネットワークポート( IEEE 802.3af 標準) 10/100M オートネゴシエーションRJ45 コネクタ、 2 KV サージ保護 |
シリアルポート | 絶縁RS232/485/422 |
シリアル仕様 | |
ボーレート | 300 ~ 115200 bps |
パリティビット | none/odd/even/mark/space |
データビット | 5/6/7/8/9ビット |
フロー制御 | 無 |
ソフトウェア | |
プロトコル | ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS |
設定方法 | PC、ウェブブラウザ、デバイス管理機能ライブラリ |
通信方法 | TCP/IP 直接通信、仮想シリアルポートモード |
動作モード | TCP サーバ、TCP クライアント(TCP サーバと共存)、UDP、UDP マルチキャスト |
環境要件 | |
動作温度 | -40~85℃ |
湿度範囲 | 5~95%RH |
寸法 | L × W × H: 88.7 × 72.5 × 24.2 mm |
ソフトウェア機能
- TCPサーバ、TCP クライアント、UDPモード、UDPマルチキャスト対応:TCP クラウト使用時には、TCPサーバ機能もサポート。TCPサーバとしてTCPセッション30本、TCPクライアントとしてデスティネーションIP7アドレスに対応。
- デバイス接続時にMACアドレス送信(デバイスのクラウド管理に便利)
- コンピュータ側でデバイス検索/設定を行うDLL開発ライブラリ開発キットを提供。
- ウェブブラウザによる設定、IP動的取得のためのDHCP、ドメインネームサーバ接続のためのDNSプロトコルに対応。
- デバイスのクラウドリモート検索、デバイスパラメータ設定、デバイスプログラム更新に対応。
- TCP接続状況の表示、シリアルポートのデータ送受信。仮想シリアルポートで監視機能に対応。
高度なソフトウェア機能
- Modbusゲートウェイ機能(RTU/TCP変換):ストレージタイプModbus(自動的にデータ収集蓄積)、非ストレージモードModbusゲートウェイにも対応可。
- マルチホスト機能対応: one question/one answer型のクエリモードで、ネットワークポートが複数コンピュータから同じシリアルポートデバイスに同時アクセス可。
- MQTTゲートウェイ機能対応。
- JSON to Modbus/RTU、645メートルプロトコル対応:HTTP POST/HTTP GET 形式でのデータアップロード対応。
- ネットワーク時刻取得のためのNTPプロトコル対応:
シリアルポート出力、プロトコルコンテンツアップロードに利用。 - カスタムハートビート/レジストレーションパッケージ機能: クラウドとの通信とデバイス識別を容易化。
-接続の安全性を確立するため TCPがパスワード認証を必要とする機能に対応 - HTTPによるデータ送信配信に対応。クラウドで直接http GETコマンドを使ってデバイスのシリアルポートと通信可能。
用途
- デバイスとクラウド端末を接続するIoTゲートウェイ
- 電力、スマート装置、エネルギー消費モニター
- 各種PLCオートメーション向けのリモート監視とプルゴラムダウンロード-
- 多様な設定ソフトウェアと機器通信インターフェース
- アクセス制御とセキュリティ分野での機器ネットワーキング
Modbus ゲートウェイ対応
マルチな通信モード
インターフェース
寸法図
資料
製造元希望小売価格:26.99ドル(税別)
製造元の販売ページ:https://www.waveshare.com/...
商品コード: WAVESHARE-23626
