Raspberry Pi Pico オシロスコープ用 アナログ基板 PLU2212-DSO--販売終了

送料区分: 200

販売終了

商品コード: PICOLABO-001

発売日: 2023-01-17

短いURL: ssci.to/8711

売り切れ
¥1,980 (税込)
¥1,980 - ¥1,980
Current price ¥1,980

本製品は部品調達が困難となったため、販売終了となりました。代わりに、正弦波出力端子とDC出力端子の廃止、小型化、および一部の部品を変更した「Raspberry Pi Pico用オシロスコープ基板 PL2302AFE」をご検討ください。

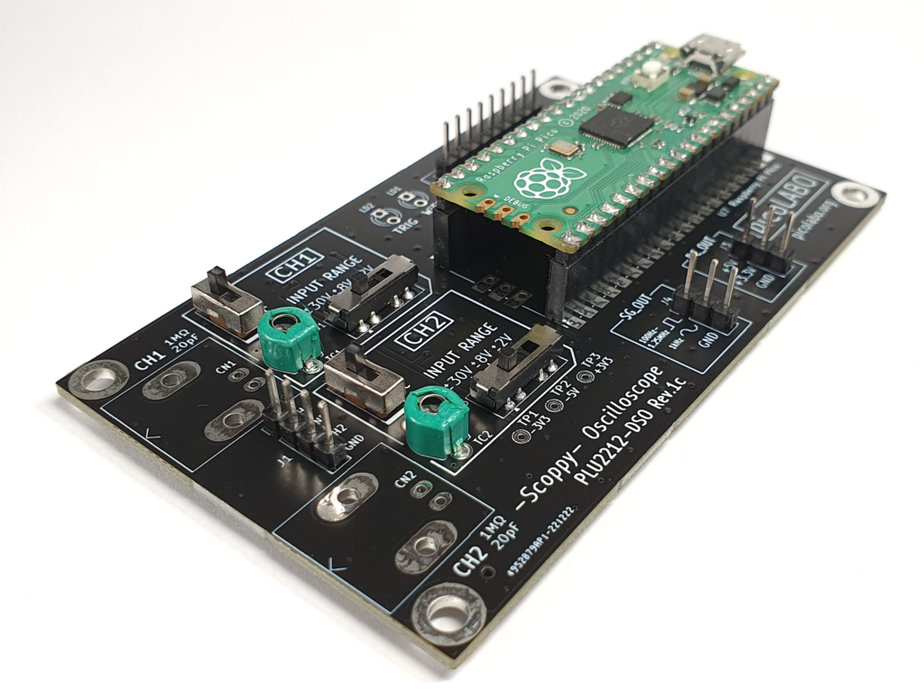

Raspberry Pi Picoオシロスコープ『Scoppy』対応の拡張基板です。本機を使用することで、入力電圧範囲を最大±30Vに拡大したり、汎用パッシブプローブを接続出来たりと、『Scoppy』をさらにご活用いただけるようになります。

本機は半完成品であり、ご自身でのはんだ付けが必要となります(主な必要部品は同梱されています)。使用に必要なRaspberry Pi PicoやAndroid端末等は付属しておりません。別途ご用意ください。

また、本機は測定器としての品質を保証していないため、正確な測定が必要な用途には使用できません

概要

  • 最大2ch入力に対応(『Scoppy』のアンロックが必要です)
  • 最大入力電圧範囲:±30 V(『Scoppy』標準は0~+3.3V)
  • 入力インピーダンス:1 MΩ / 20 pF(一般的なオシロスコープと同等)
  • 8chロジアナ入力端子・シグナルジェネレータ出力端子・DC出力端子を搭載
  • アナログ入力には過電圧保護回路あり
  • 外形95 mm x 57 mmとコンパクト(基板単体寸法)
  • パッシブプローブを接続可能(BNCコネクタは別途ご用意ください)
  • サンプリングレートが最大250 ksps(2ch同時使用時)と低いので注意

『Scoppy』について

『Scoppy』は Raspberry Pi Pico をオシロスコープ化するための AndroidアプリとRaspberry Pi Pico用ファームウェアであり、『fhdm-tech』様より公開されています。トリガ、各種測定、FFT、XY表示などオシロスコープの基本機能のほかに、8chロジックアナライザやシグナルジェネレータ機能などもあります。無料で使用する場合は 広告有り/入力1ch などの制限がありますが、アンロック(数百円ほど)すると 広告無し/入力2ch対応 となります。『Scoppy』のアプリはGoogle Playで、ファームウェアは公式サイトなどから入手できます。『Scoppy』の詳細や使用方法などは以下のリンク先にてご確認ください。

Scoppy公式

仕様

  • オシロスコープ
    • チャネル数:最大 2ch ※2ch化には『Scoppy』のアンロックが必要
    • サンプリングレート
      • 1ch単独使用時:最大500 ksps/ch
      • 2ch同時使用時:最大250 ksps/ch
    • 入力インピーダンス:1 MΩ, 約20 pF
    • 絶対最大入力電圧:±40 V
    • 入力電圧範囲:±30 V, ±8 V, ±2 V ※スイッチで切替え
    • 入力カップリング:DC / AC ※スイッチで切替え
    • 測定分解能:入力電圧範囲の1/200程度 ※±8 Vレンジなら約80 mV
    • 端子形状:2.54 mmピッチ ピンヘッダ(標準), BNC-J(オプション)
  • ロジックアナライザ
    • 入力チャネル数:8ch
    • サンプリングレート:最大25 Msps/ch
    • 入力電圧:0~+3.3 V ※CMOSロジック
    • 端子形状:2.54 mmピッチ ピンヘッダ
  • テスト信号出力
    • 出力波形:矩形波:100 Hz~1.25 MHz(0~約3.3 V) 正弦波:1 kHz(0~約2.8 V)
      ※波形は『Scoppy』で設定します
      ※矩形波に若干の「波形なまり」があります
    • 端子形状:2.54 mmピッチ ピンヘッダ
  • DC出力
    • 電圧/電流:+5 V(max 50 mA) / +3.3 V(max 20 mA)
      ※電圧はおおよその値です。
    • 端子形状:2.54 mmピッチ ピンヘッダ
  • その他
    • 外形:97 mm x 50 mm ※RPi-Pico・BNCコネクタ等含まず
    • 電源電圧/電流:DC+5 V / 10 mA (typ.) ※Raspberry Pi Picoを含まず

内容物

  • 1x PLU2212-DSO 基板
  • 2x トリマーコンデンサ
  • 2x SPDTスライドスイッチ
  • 2x DP3Tスライドスイッチ
  • 3x 2.54mmピッチ ピンヘッダ1×20 ※サービス品
  • 2x 2.54mmピッチ ピンソケット1×20  ※サービス品
  • 4x ジャンパー線 ※サービス品

別途必要なもの

  • Raspberry Pi Pico
  • Android端末 ※Scoppyアプリが動作するもの
  • OTGアダプタ
  • USBケーブル ※Raspberry Pi Pico側はmicroUSB
  • プローブ用のジャンパー線等 ※ICクリップ付きなどもおすすめです

資料


本商品は、picoLABOさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。ご自身で解決していただく必要があります。

商品コード: PICOLABO-001
