M5Stack用RCA オーディオ/ビデオコンポジットモジュール - 13.2

送料区分: 200

商品コード: M5STACK-M125

発売日: 2023-02-20

在庫数: 34

短いURL: ssci.to/8699

¥2,035 (税込)
¥2,035 - ¥2,035
Current price ¥2,035

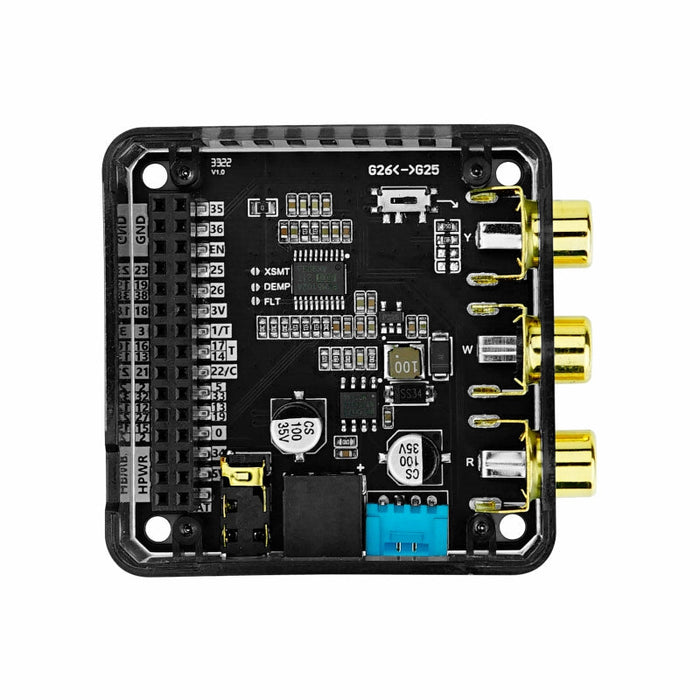

M5StackのRCA端子オーディオ/ビデオコンポジット信号拡張モジュールです。一般的なRCAコネクタを使用、オーディオ2系統(左右2チャンネル)、ビデオ1系統に分割して出力されます。

オーディオ部にはI2SパワーアンプチップPCM5102APWRを採用、32 bitステレオオーディオ出力を実現しています。ビデオ部はメインコントローラESP32のDACアナログビデオ信号機能によって、解像度864 x 576 (PAL,、PAL_M)までのアナログビデオを生成します。本モジュールは、DCジャックと9~24 Vを5 Vに変換するDC/DCコンバータを備え、M5全体に電源を供給できます。RCAインターフェースで駆動するオーディオビデオ機器に最適な製品です。

特徴

  • RCAコンポジットビデオ/オーディオ出力(ステレオオーディオインターフェース)
  • RCA メスジャック端子
  • 1 x CVBS ビデオ出力インターフェース(GPIO25とGPIO26 で切替可能)
  • 3.5 mm ヘッドフォンジャックオーディオ出力
  • Port C インターフェース
  • PCM5102 オーディオステレオDAC
  • DC 9〜24 Vを5 Vに降圧して出力(<5V、3A)

用途

  • RCA ステレオ出力
  • コンポジットビデオ/オーディオ出力

仕様

インターフェース RCA メス
チャンネル 1 x CVBS ビデオ出力インターフェース
(GPIO25とGPIO26 で切替可能)
出力信号 オーディオ/ビデオ
(3.5mm ヘッドフォンジャック出力)
DCDC MP1584EN
オーディオステレオDAC チップ PCM5102APWR
製品サイズ 54 × 54 × 19.7 mm(高さ13.2 mm)
パッケージサイズ 93 × 63 × 25 mm
製品重量 22.5 g
パッケージ重量 41.7 g

資料


製造元希望小売価格:11.95ドル(税別)
製造元の販売ページ:https://shop.m5stack.com/products/..
