SKU 8696

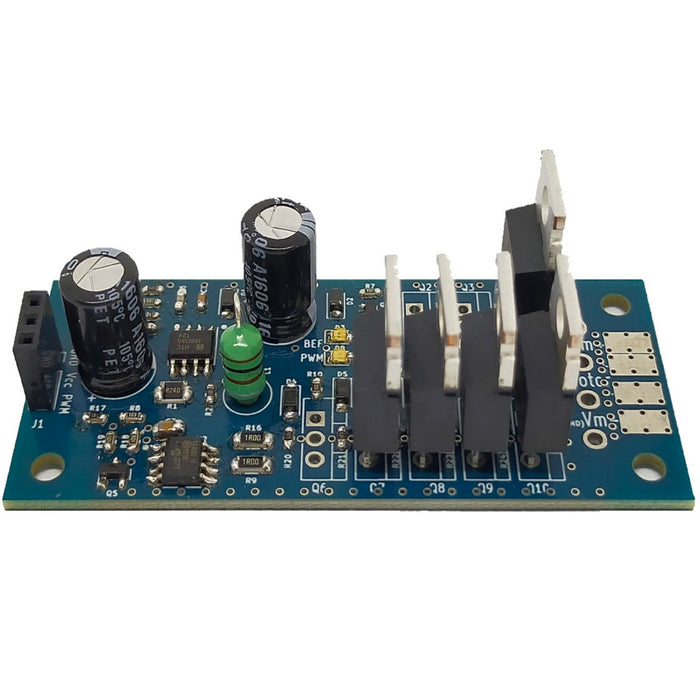

ロボコン用RS-540系単方向モータドライバ [FLMDU1]

送料区分: 650

商品コード: HAESPO-005

発売日: 2022-12-27

在庫数: 11

短いURL: ssci.to/8696

¥2,980
¥2,980 - ¥2,980
Current price ¥2,980

各種ロボコン用に強力なモータドライバが欲しいとの声を受け開発しました。RS-540/RS-755等のモータや、ソレノイド、ヒータなどに使用可能な、単方向PWMモータドライバです。

見てわかりやすい!逆起電力モニタLED&除去素子搭載。MOSFETが誤点呼しにくい基板パターンを実現。ヒートシンクレス設計。Arduino等の各種3.3 V / 5 V系マイコンから本機動作用Vcc及びPWM信号の供給が可能。

仕様

  • 出力:60 V 200 Amax
  • 入力(Vcc):3〜10 V
  • 入力(PWM):3.3 / 5 V両対応、DC〜100 kHz、Duty 0-100% (最小ON/OFF時間幅0.4 us以上)
  • MOSFET接合部温度:150℃max
  • 動作温度:-10〜30℃
  • 寸法:W70 × D30 × H22 mm typ.

特徴

  • 大電流のスイッチングが可能な単方向PWMモータ速度コントローラ
  • ヒータ等の熱量コントロールにも
  • Arduino等のマイコンで使用可能
  • 昇圧回路内蔵でMOSFETの発熱を低減
  • BEF(逆起電力)除去素子内蔵、増強可能
  • 表示LED搭載 PWM、BEF

内容物

  • 1x 本体基板
  • 1x ピンソケット3P

使用例

資料


本商品は、FundyLabさんからの受託販売商品です。輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。ご自身で解決していただく必要があります。

商品コード: HAESPO-005
