SKU 8691

LiPo Amigo(LiPo/リチウムイオン電池充電ボード)

送料区分: 200

商品コード: PIMORONI-PIM611

発売日: 2023-01-19

在庫数: 1

短いURL: ssci.to/8691

¥1,034
¥1,034 - ¥1,034
Current price ¥1,034

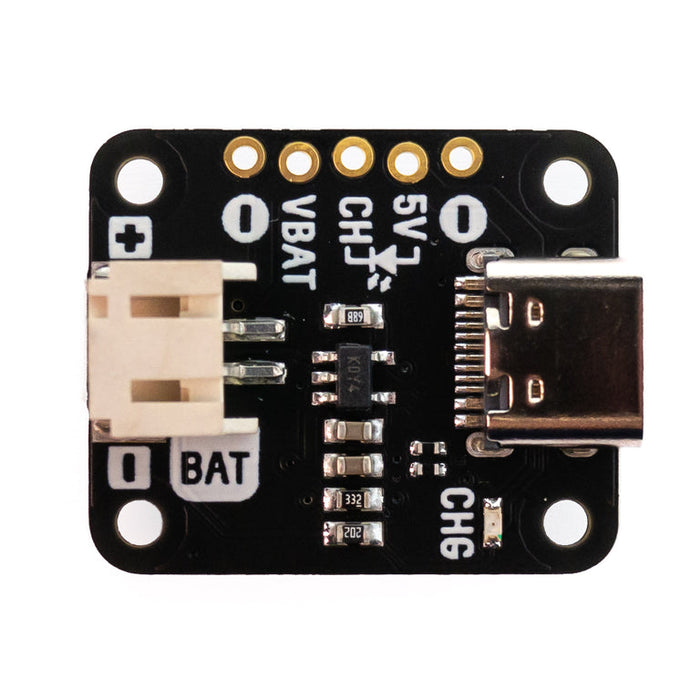

USB-Cコネクタ付きの切手サイズの充電ボードで、リチウム(LiPO/LiIon)電池をJST-PHコネクタで接続できます。充電中は赤色LEDが点灯します。

LiPo Amigo Proの普及版で、サイズはやや小さいです。

特徴

  • 充電IC:MCP73831 (充電電流200 mA)
  • USB-C コネクタ(電源用)
  • 2ピンJST-PH コネクタ(LiPo/LiIon電池接続用)
  • 充電LED
  • 完全組立済み
  • 寸法: 26 x 21 x 7 mm(コネクタ含む)

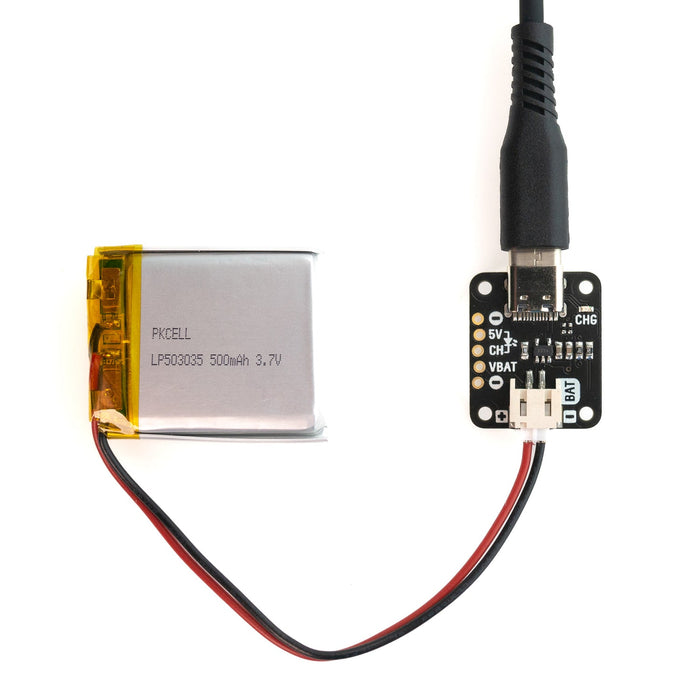

使用例

電池は別売りです。

メモ

  • 背面の FAST CHARGEパッドをハンダブリッジすると最大500 mAで充電可能です(保護回路のない電池にはご使用にならないでください)。
  • LEDヘッダ:ケース内に充電ボードを設置する場合、外部LED接続用に使えます。
  • VBATパッド:BAT JSTコネクタのプラスピンと同じバッテリー+ピンです。

警告:リチウム(LiPO/LiIon)電池に関する取り扱い

  • 3.7 Vのリチウム電池の充電にのみお使いください。
  • LiPo電池に凹み、曲げ、破裂、潰れが起こらないよう十分な保護を行ってください。
  • 過充電/過放電/短絡に対する保護回路内蔵のリチウム電池の使用を推奨します。
  • 接続前に電池極性がボード上のマークに一致していることを確認してください。

資料


製造元希望小売価格 : 6.00 ポンド (税抜)
製造元の販売ページ : https://shop.pimoroni.com/products/...

商品コード: PIMORONI-PIM611
