SKU 8681

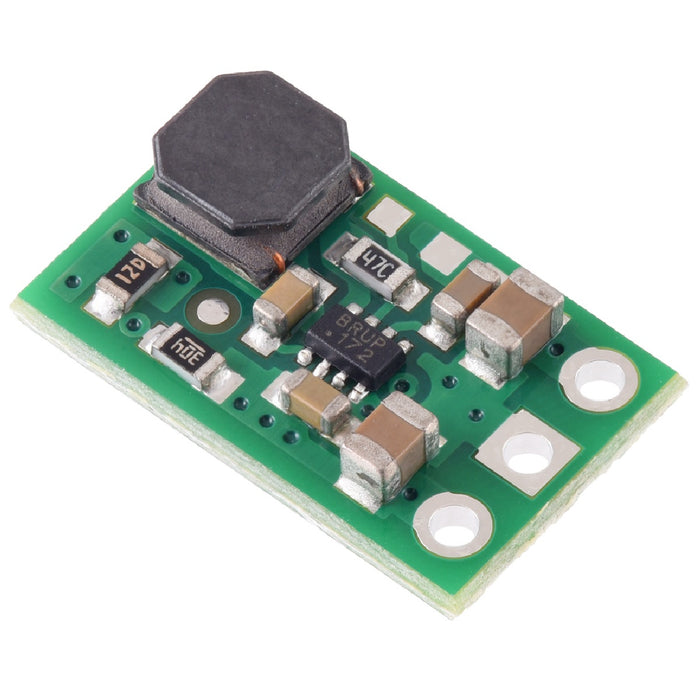

U3V16F3搭載 3.3 V出力ステップアップレギュレータ

送料区分: 200

商品コード: POLOLU-4940

発売日: 2022-12-23

在庫数: 3

短いURL: ssci.to/8681

¥893 (税込)
¥893 - ¥893
Current price ¥893

Pololu社製のコンパクトなステップアップ電圧レギュレータです。出力電圧は3.3 Vです。過電圧保護、サーマルシャットダウンなど複数の保護機能を搭載しています。

入力電圧は起動時のみ2.7 Vを要しますが、その後は1.3 Vまで下げることができます。

同じくU3V16F3を搭載した、他の出力電圧の製品もあります。

仕様

  • 出力電圧:3.3 V(精度4%)
  • 入力電圧:1.3 V ~ 16 V(最小起動電圧2.7 V)
    • 定格出力電圧<入力電圧の場合、出力電圧=入力電圧
  • 効率:85 ~ 95%(電圧 / 負荷により異なる)
  • 継続出力電流:最大約1.6 A(出力電流グラフ参照)
  • スイッチング周波数:~1.2 MHz(高負荷下)
  • 無負荷電流:1 mA未満
  • 過電流保護 / 過熱保護 / 低電圧保護
  • ソフトスタート機能
  • サイズ:13.1 × 8.1 × 3 mm

内容物

  • 1 × 本体基板
  • 1 × 3Pピンヘッダ
  • 1 × 3Pピンヘッダ(L字)

グラフ(効率)

グラフ(出力電流)

注意

この製品は、通常の使用でもやけどをするほど高温になる場合があります。取り扱う際には、この製品だけでなく周辺に配置した他の部品にも注意してください。

資料


製造元の販売ページ:http://www.pololu.com/product/4940
製造元希望小売価格:6.95ドル(税別)

商品コード: POLOLU-4940
