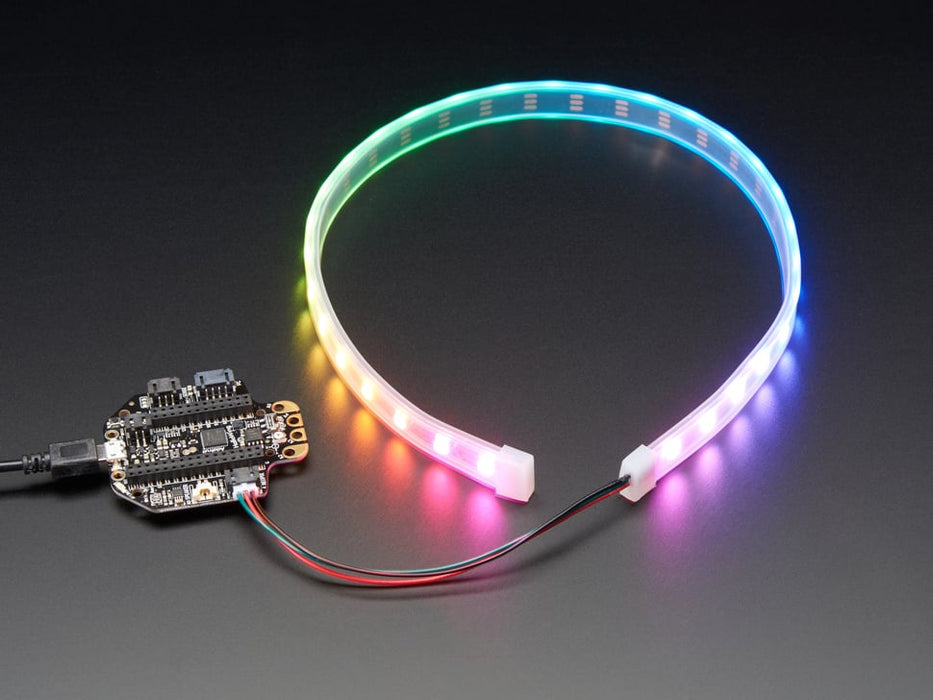

Adafruit NeoPixel LED テープ（JST PH 2mm 3ピン コネクタ）

3ピンJST PH 2mmコネクタで接続可能なNeoPixel LEDテープです。0.5 mの長さに30個のLEDが搭載されています。

テープの一端はJST PH 2 mm 3ピンコネクタが接続されており、もう一端は密封されています。ワイヤの色は黒（グラウンド）、緑（信号）、赤（3～5 V DC電源）です。LEDにSK6812 を使用しているので抵抗は不要で、3 Vのロジック/電源電圧で動作します。

NeoPixelはアドレス指定可能で、30個のLEDの赤、緑、青を8ビット（ピクセルあたり24ビット）で設定できます。LEDはテープでデイジーチェーン接続されたシフトレジスタで制御されているので、テープを切断して短縮できます。デジタル信号の送信に必要なピンはは1ピンのみです。チップはPWM機能を内蔵しているので、色を設定した後にテープへの通信を止めても全LEDはPWM制御されたままになります。

テープはフレキシブルPCB素材製で防水被覆入りで、ワイヤーカッターで簡単に切断できます。テープの延長もできますが、必要な電流にご注意ください。

全LEDを白色点灯した場合、1 mあたりで最大約4.8 W（約1 A@5 V）を消費します。通常のカラフルな発光では、最大電流の1/3程度です。

テープが短ければ、マイクロコントローラボードから直接駆動できることがあります。3～5 Vの電源をお使いください。6 V以上ではテープ全体を破壊する恐れがあります。

詳しいNeoPixel Uberguideには、どんな形状、サイズのNeoPixelを使うために必要なすべてのことが出ています。すぐに使えるArudino互換機ライブラリーとサンプルも含まれています。LEDテープはNeoPixelサポートソフトウェアでも使えます。

仕様

• 1 mあたりのLED：60個
• 切断可能なIP20/65 全天候型被覆
• LEDあたり最大消費電流：5 V @ 60 mA（全LEDフル輝度の場合）
• 電源要件：5 V DC（6 V DCを超えないこと、逆極性保護回路なし）
• 統合型RGB LED：個別に制御可能
• LED型名：SK6812
• LED波長：630 nm/530 nm/475 nm
• コネクタ：3ピンJST PH
• 製品寸法：500.0 mm x 14.0 mm x 6.0 mm （被覆を含む）
• 製品重量：24.0 g

資料

• チュートリアル

製造元希望小売価格：12.50ドル（税別）
製造元の販売ページ：https://www.adafruit.com/...

商品コード: ADA-3919
