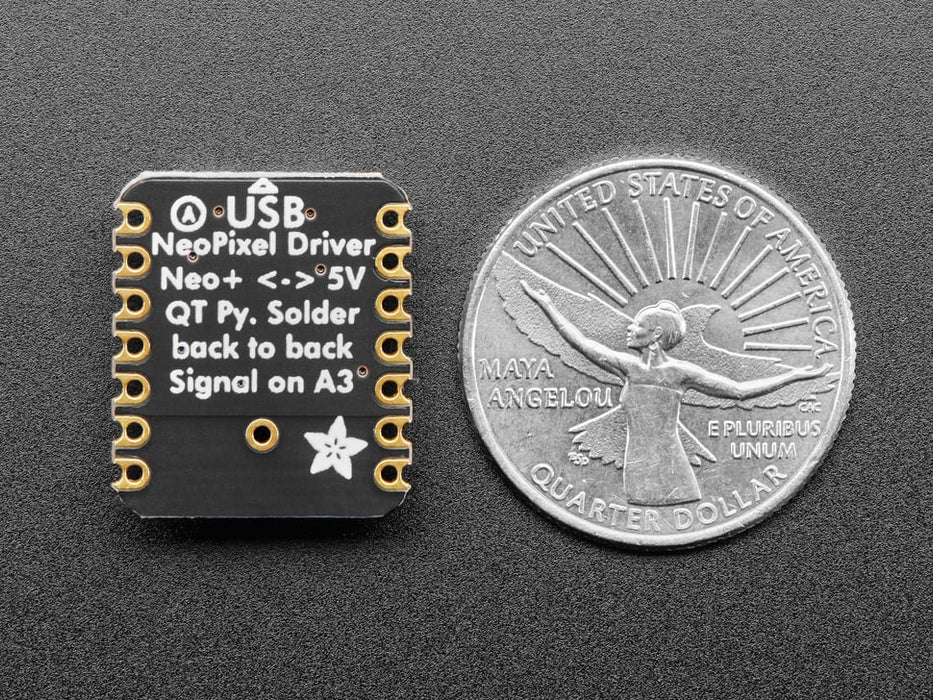

Adafruit NeoPixel ドライバBFF（QT Py/Xiao用アドオンボード）

5 V レベルシフタとNeoPixel LEDテープを取り外し可能なJST PHコネクタを搭載したQt Py/XIAOボード用アドオンボードです。カラフルなLEDを使った超小型のウェアラブル/コスプレ/IoTの製作に適しています。

PCBはQT Py/Xiao ボードの背面にはんだ付けしたり、ピン/ソケットヘッダを使って取り付けられます。

ボードにはシングルゲートのレベルシフタ74AHCT125を搭載、A3ピン出力をUSB電源を基準電圧にして5 Vまでレベルシフトします。USB電源、グラウンド、データはJST PH 2 mmピッチ3ピンコネクタにつなげられます。

JST-PHコネクタ付きNeoPixelテープは接続するだけ点灯します。テープの標準的なJST SHコネクタ（ブラックインライン）をお使いの場合、JST-PH/メスヘッダ変換ケーブルを使ってSHポートの入力ピンに接続するか、ワイヤをヘッダソケットに挿してください。

USB の5 V電源はJST PHコネクタのNeoPixel電源ピンに直結しています。PHコネクタの最大定格は約2 Aなので、30～60個以上のNeoPixelには直接給電できません（白色、フル輝度の場合にはもっと少なくなります）。

QT Py/XIAOにはんだ付けするヘッダピンが付属します（ヘッダピンは7ピンにカットが必要です）。

注意：NeoPixels と QT Pyは別売りです。

特徴

• 組立/検査済みPCB
• QT Py/Xiao ボード用
• QT PyのUSB Type-Cコネクタで5 V給電（NeoPixel 30個程度点灯可）
• A3ピンからレベルシフトされたデータ 出力
  • ジャンパーでSCL、TX、RX、SCK、MOSIを選択可
• WS2812/WS2811/NeoPixel LEDに対応

製造元希望小売価格：3.95ドル（税別）
製造元の販売ページ：https://www.adafruit.com/...

商品コード: ADA-5645
