SKU 8653

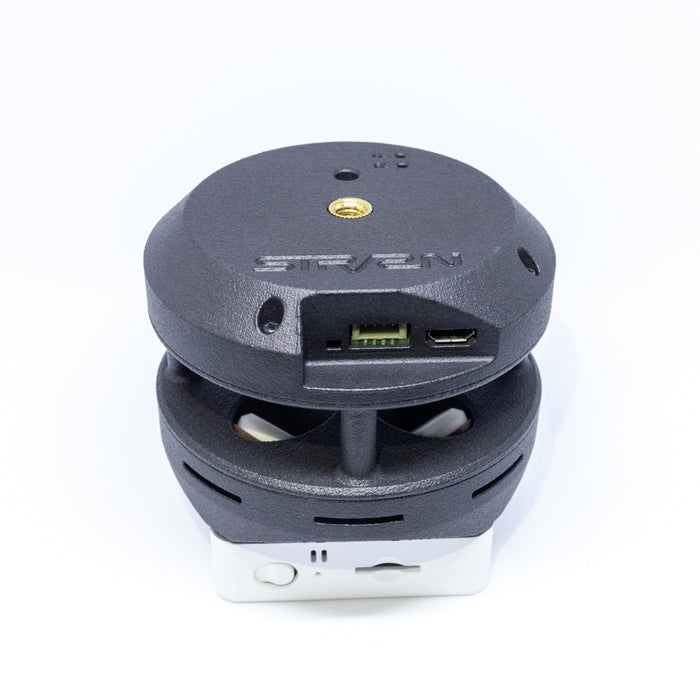

超音波風速計 ULSA M5B

送料区分: 650

商品コード: STRVSN-001

発売日: 2022-12-15

在庫数: 10

短いURL: ssci.to/8653

¥77,800
¥77,800 - ¥77,800
Current price ¥77,800

風の動きによって生じる超音波の到達時間差によって風速と風向を計測する風速計です。従来の機械式風速計(風車式など)と異なり、非接触で風を測定するため、微風から強風まで高速に応答し、精度良く測定することができます。

従来の超音波風速計は主に気象観測や産業計測に使用される非常に高価かつ、大型の装置になりますが、ULSA M5Bはコンパクトにつくられており様々なセンシング用途に活用できます。

本製品には上部にM5Stack接続用のM-BUSコネクタを備えており、M5Stack製品をドッキングすることができます(M5Stackは非同梱)。M5Stackのプログラムは自由に行うことができるので、アプリケーションに応じて、IoT風速センシングデバイスを構築することができます。

※風速計のみのシンプルな機能をお求めの方はULSA BASIC(SKU:8657)をご検討ください。
※推奨するM5StackシリーズはM5Stack Core2になります。

仕様

  • 寸法    :直径75 mm x 高さ54 mm(M-BUS端子高さ含まず)
  • 筐体材質  :HP MJF方式3Dプリント(PA12・12ナイロン)
  • 質量    :91 g (M5Stack含まず)
  • 防水等級  :なし(非防水)
  • 固定方法  :底面部 1/4インチネジ(カメラ三脚上に設置可能)
  • 電源    :DC5 V ± 5%(USB microB / JST ZHコネクタ / M-BUS経由)
  • 消費電力  :385mW(M5Stack含まず)
  • 温度範囲  :0~60℃(結露なきこと)
  • 計測項目  :風速 / 風向 / 機首方向対気速度 / 音仮温度 / 音速
  • 出力レート :1 / 2 / 5 / 10 Hz
  • 通信方式  :USBシリアル(CH340E内蔵)or UART(3.3 Vレベル)
  • ビットレート:4800 / 9600 / 19200 / 38400 / 57600 / 115200 bps
  • 計測範囲  :風速:0~20 m/s / 風向:0~359 °
  • 分解能   :風速:0.01 m/s / 風向:1 ° / 音仮温度:0.01 ℃
  • 計測精度  :風速:±5 % rdg. / 風向:±1 ° / 音仮温度:±2 ℃

※M5Stack用に9-DoFセンサー(Bosch BNO055)を内蔵しており、姿勢計測・風向補正等に利用可能。

アプリケーション例

  • ドローン・無人航空機・ロボット等への搭載
  • 各種スポーツ競技(自転車・パラグライダー・陸上競技等)
  • 室内気流測定・HVAC(換気・感染リスク評価等)
  • インタラクティブ・アート(微風速に反応する作品等)
  • 仮想現実・拡張現実(リアルワールドの風況取得等)

内容物

  • 風速計本体(M5Stackは非同梱)
  • スタートアップガイド(WebサイトQRコード記載)
  • AUX端子用ハーネス(JST ZHコネクタ 4P・20 cm)
  • M5Stack用樹脂スペーサー(同梱廃止予定・3Dデータ配布に切り替えを検討中)

使用例

  • 微風速検出

資料

注意・免責事項

  • 本製品によって生ずるいかなるトラブル・損害・損失に対してストラトビジョンは一切の責任を負いません。
  • 本製品は非防水であり、屋外や結露する環境で使用すると故障のおそれがあります。
  • 本製品は気象業務法に定められた気象観測機器としての検定を受けておらず、
    また非防水構造であることから、気象観測機器としての構造検査要件を満たしません。
    そのため、本製品を気象観測業務に使用したり、測定データを気象観測値として外部に公開することはできません。

参考記事


こちらの商品は、ストラトビジョンさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
