SKU 8618

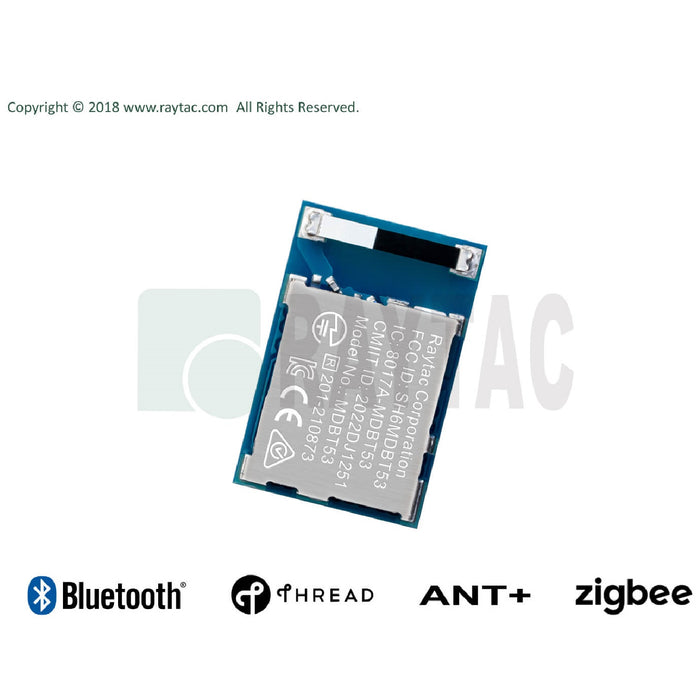

nRF5340 MDBT53-1Mモジュール(チップアンテナ)

送料区分: 200

商品コード: RAYTAC-MDBT53-1M

発売日: 2023-01-31

在庫数: 0

短いURL: ssci.to/8618

売り切れ
¥1,496 (税込)
¥1,496 - ¥1,496
Current price ¥1,496

nRF5340 MDBT53-1Mモジュール(チップアンテナ)はCortex-M33ベースのSoCであるNordic社nRF5340を搭載したBT 5.2スタック(Bluetooth low energyまたはBLE)モジュールです。GPIO、SPI、UART、I2C、PWM、ADC、NFC、USB2.0(フルスピード)など多様なインターフェースを備えています。

PCBアンテナのタイプはこちらです。

日本国内で適法に使用できる「技適マーク」がある製品です。安心してご使用下さい。


本モジュールは非常にサイズが小さいため、難しいはんだづけが必要です。また、nRF5340について理解されている方のみを対象とした製品です。ご利用いただく際には、ご自身でデータシートをお読みいただく必要があります。予めご理解の上、お買い求めください。

仕様

  • Bluetooth 5.2、IEEE 802.15.4、および2.4 GHz RF、ANT+をサポート
  • 認証: 工事設計認証(いわゆる技適マーク) /FCC/IC/CE/KC/SRRC/NCC/RCM
  • ARM® Cortex®-M33 CPU搭載(アプリケーションプロセッサ側:128 MHzまたは64 MHz動作)
  • アプリケーションプロセッサ側フラッシュ メモリ:1 MB
  • アプリケーションプロセッサ側RAM:512 KB
  • 電源電圧:1.7 V~3.6 V(VDD)・2.5 V~5.5 V(VDDH)
  • 送信電力:-20 dBm~+3 dBm(可変)
  • 受信感度:-98 dBm(1 Mbps Bluetooth Low Energyモード)、-104 dBm(125 kbps Bluetooth Low Energyモード)、-101 dBm(IEEE 802.15.4)
  • インタフェース:GPIO、USB 2.0(フルスピード)、SPI(またはQSPI)、UART、I2C、I2S、PWM、ADC、NFC
  • RoHS、Reach準拠
  • 外形寸法:9.3 x 14.3 x 1.85 mm
  • 動作温度:-40℃~+105℃

資料

商品コード: RAYTAC-MDBT53-1M
