SKU 8613

M5ATOM用LIR2032コイン形リチウムイオン電池基板

送料区分: 200

商品コード: SSCI-086134

発売日: 2023-07-20

在庫数: 7

短いURL: ssci.to/8613

¥1,650 (税込)
¥1,650 - ¥1,650
Current price ¥1,650

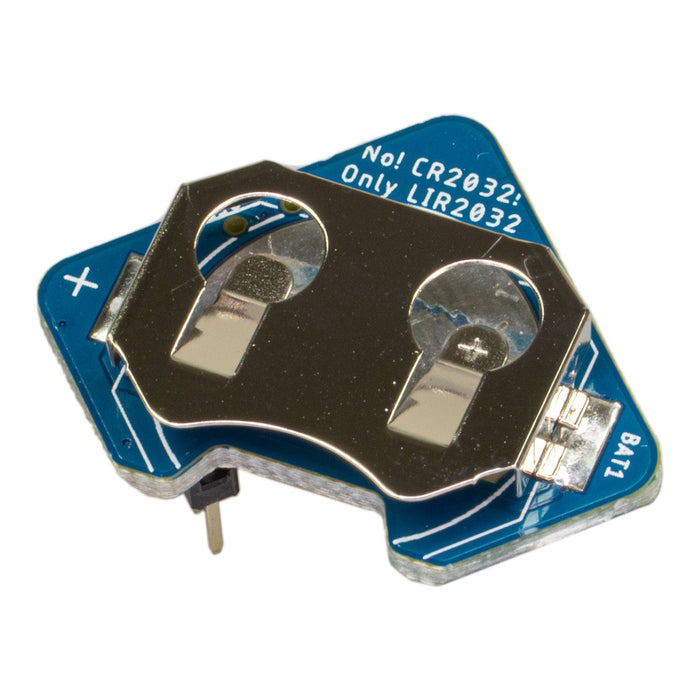

LIR2032コイン形リチウムイオン二次電池(コイン型リチウムイオン二次電池 2032)でM5ATOMシリーズを動作させるための基板です。M5ATOMシリーズを非常にコンパクトな形状で利用できます。

充電機能は搭載されていないため、充電にはLIR2032コイン形リチウムイオン電池専用充電器を別途ご用意ください。

LIR2032コイン形リチウムイオン二次電池は付属しません。

LIR2032は3.7 V / 45 mAhの二次電池です。M5 ATOMシリーズに搭載されているESP32でWi-Fiを使うと非常に大きい電力を消費するため、Wi-Fiは使わずBluetoothのみを利用することをお勧めします。
参考として、ATOM LiteでBluetoothキーボードとして使った場合に、最長で700秒程度動きました(1秒2回送信)。

電池の出力(最大3.7 V)をロードスイッチ(IC4)を介してM5 ATOMの底面の5 V端子につないでいます。また、電圧監視IC(IC3)で電池の電圧を監視し、3.0 Vを切った場合にロードスイッチがOFFになり電源供給が停止します。
電池の電圧が3.0 V付近の時にはロードスイッチがON/OFFを繰り返すことがあります。

また、ロードスイッチの手前に電源スイッチがあるので、使わない時に電流が流れないようにできます。
